2021 January 11

A

Andrew in Чат | Электрики 🔌💡
De Foliant
Вот такой он, бизнес) там потроха тоже есть, в блоге. AC/DC 12 В, два реле, триггер Шмитта.
инт. собственности на 12к, внутренности 2к
источник

DF

De Foliant in Чат | Электрики 🔌💡
Andrew
инт. собственности на 12к, внутренности 2к
А, светодиоды забыл. Две штуки
источник

ДА

Дмитрий Андреевич... in Чат | Электрики 🔌💡
Kirill
кто-то наверное очень старался, пока крутил их 😃

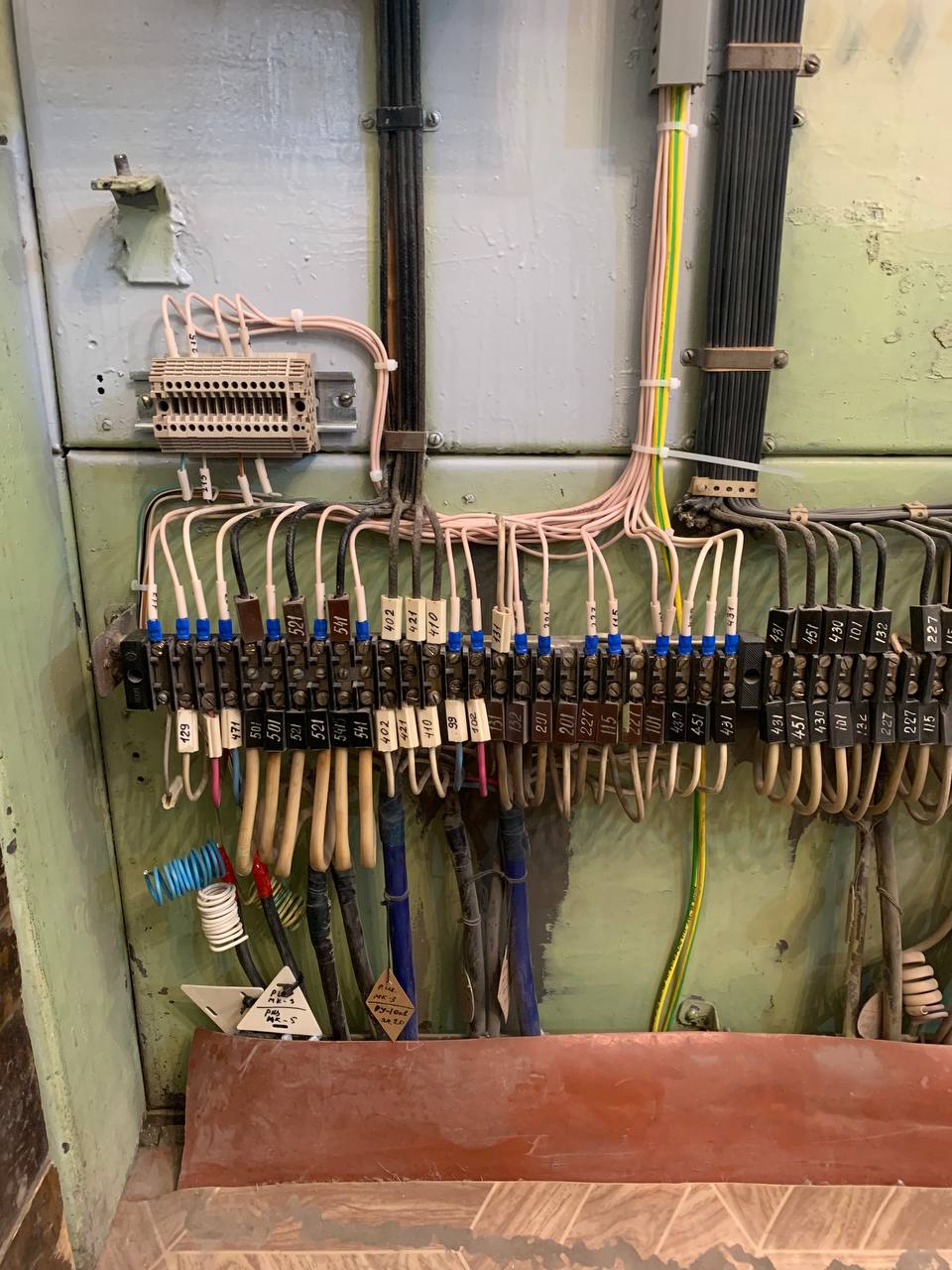

не знаю к сожалению предназначения этого щита, ни названия на нём, ни схемы  кабели ввг 19x1.5 , только бирки на них есть
Щит вторичной коммутации, контрольки везде лежат. Обычно, релейщики любят кольца, но не у клемм, а на резервных жилах, сам так кручу)))
источник

АФ

Анатолий Ф. in Чат | Электрики 🔌💡
Дмитрий Андреевич
Щит вторичной коммутации, контрольки везде лежат. Обычно, релейщики любят кольца, но не у клемм, а на резервных жилах, сам так кручу)))
Но не так же это страшно делать
источник

ДА

Дмитрий Андреевич... in Чат | Электрики 🔌💡
источник

A

Andrew in Чат | Электрики 🔌💡
Дмитрий Андреевич
Щит вторичной коммутации, контрольки везде лежат. Обычно, релейщики любят кольца, но не у клемм, а на резервных жилах, сам так кручу)))
у нас резервные жилы просто вдоль рамы щитов прокладывают, если есть где
источник

A

Andrew in Чат | Электрики 🔌💡
источник

АФ

Анатолий Ф. in Чат | Электрики 🔌💡
Тут то аккуратно всё и ничего лишнего не понакручено
источник

DF

De Foliant in Чат | Электрики 🔌💡
Анатолий Ф.
Тут то аккуратно всё и ничего лишнего не понакручено
Во-во. А там таз с макаронами какой-то
источник

ДА

Дмитрий Андреевич... in Чат | Электрики 🔌💡
Andrew
у нас резервные жилы просто вдоль рамы щитов прокладывают, если есть где
так тоже делаем
источник

LD

Luca Darwin in Чат | Электрики 🔌💡

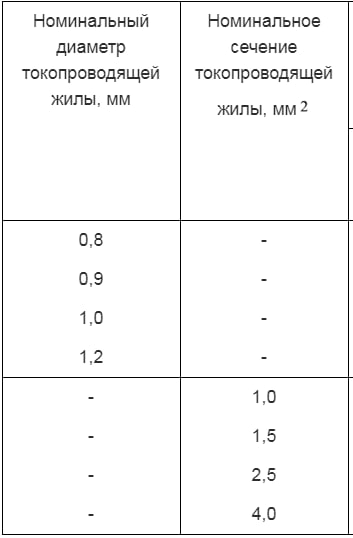

Добрый день. Читаю ГОСТ 34679 и попадаются вот такие моменты
источник

LD

Luca Darwin in Чат | Электрики 🔌💡
почему где-то диаметр, а где-то сечение?
источник

LD

Luca Darwin in Чат | Электрики 🔌💡
или вот ещё Табл 1.
источник

МИ

Михаил Ильичев... in Чат | Электрики 🔌💡
Luca Darwin
почему где-то диаметр, а где-то сечение?
Из-за разных типов жил, где-то однопроволочная то диаметр, у много проволочной проблемно диаметр измерить)
источник

LD

Luca Darwin in Чат | Электрики 🔌💡
Подскажите при выборе автоматических выключателей нужно предусматривать 20% запас?
источник

LD

Luca Darwin in Чат | Электрики 🔌💡
как я понимаю, то не надо 3.1.4. Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей, служащих для защиты отдельных участков сети, во всех случаях следует выбирать по возможности наименьшими по расчетным токам этих участков или по номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т. п.).
источник

АФ

Анатолий Ф. in Чат | Электрики 🔌💡
Luca Darwin
как я понимаю, то не надо 3.1.4. Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей, служащих для защиты отдельных участков сети, во всех случаях следует выбирать по возможности наименьшими по расчетным токам этих участков или по номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т. п.).
Верно.
источник

LD

Luca Darwin in Чат | Электрики 🔌💡
Анатолий Ф.
Верно.
это какая-то старая норма, если не ошибаюсь. а то мне один кинул и типа вот. где такое написано спрашиваю? вот я ещё время не тратил типа на поиски - говорю, значит так и есть
источник

R

Roman MicroStore Kyi... in Чат | Электрики 🔌💡
Luca Darwin
Подскажите при выборе автоматических выключателей нужно предусматривать 20% запас?
Выбирайте кабели по нагрузке которая у Вас предполагается, а автоматические выключатели по кабелям которые нужно защищать и всё будет понятно и прозрачно :)
источник

LD

Luca Darwin in Чат | Электрики 🔌💡
Roman MicroStore Kyiv
Выбирайте кабели по нагрузке которая у Вас предполагается, а автоматические выключатели по кабелям которые нужно защищать и всё будет понятно и прозрачно :)
у меня двиг 55А. я ставлю мотор-автомат 63 А, но по его логике 55А+20% = 66А, те 80 А по его логике
