2021 January 10

M

MihaiL in Чат | Электрики 🔌💡
BIZM Ivan
КЗ при ремонтах, сейчас активная фаза ремонтов или превышение номиналов, типа пушки на 3 кВт подключают в двух помещениях и  все.
Ну, при КЗ - пусть выбивают, выбивать будут любые, и должны выбивать)))
На счёт пушек-тепловушек - нехрен в щит освещения их подключать. Так что тоже, пусть выбивает, правильно делает.
Если НЕ выбивает в штатном режиме, когда работает только освещение и никто не накидывает доп нагрузки, то оставить как есть. Всё отлично.
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡

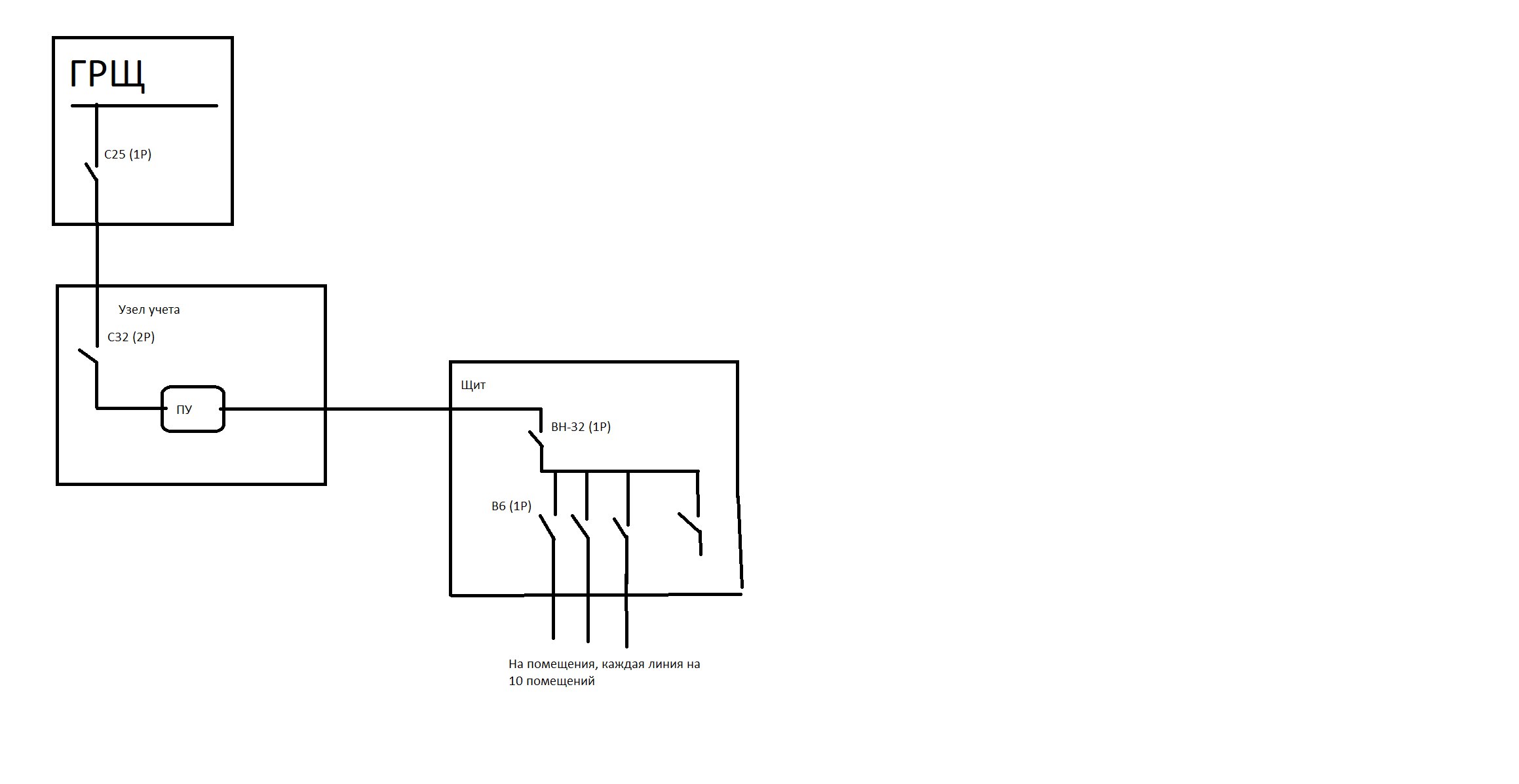

Схемы ГРЩ нет, поэтому рисую, по памяти.
источник

M

MihaiL in Чат | Электрики 🔌💡

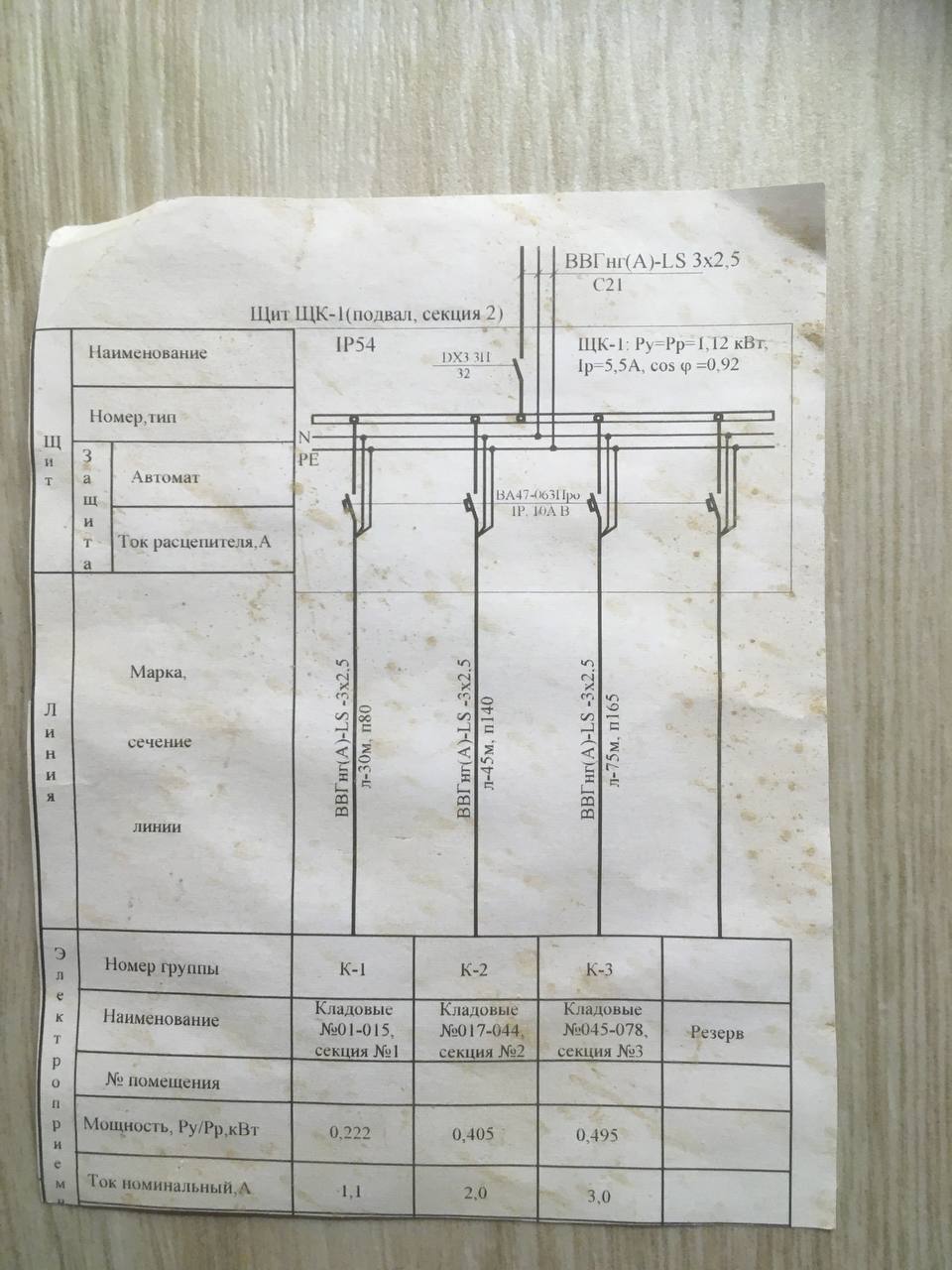

Судя по схеме, всё нормально сделали. Там же написано, что номинальные нагрузки до 3 ампер, а Вы поставили 6. И никаких тепловых пушек по 3кВт (13 ампер) проектом не предусмотрено.
источник

N

Nikolay SPb in Чат | Электрики 🔌💡
Я что-то пропустил, пушки? По проекту что на концах кабеля? Если туда начали ставить что-то иное, то нужно пересчитывать и ставить советующие автоматы.
источник

M

MihaiL in Чат | Электрики 🔌💡
Ага, и кабель 2,5 менять на другой, по всей длине, до счётчика, а потом от него до ГРЩ, и там ещё менять автоматы. И проект, кстати, тоже переписывать и пересогласовывать. Проще объяснить строителям, чтобы не втыкали в щиты освещения свои тепловые пушки, а подключались бы в более подходящих для этого местах.
источник

M

MihaiL in Чат | Электрики 🔌💡
Заболтался я) Спокойной ночи, коллеги)
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡
источник

N

Nikolay SPb in Чат | Электрики 🔌💡
Питают что автоматы? Вы начинаете подключать чего быть там не должно, или должно? Если нет, то что не так?
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡
Изначально в каждом кладовом помещении застройщик застройщик должен был сделать узел учета, но в договоре все было уклончиво, типа узел в целом должен быть, я покупал вторичку, поэтому с застройщиком договоров не было, по факту в каждом помещении 1 лампа на 3 Ватта, но каждый собственник себе розетку сделал естественно, не без этого, говорить каждому убирай розетку - это утопия, надо как-то выходить из ситуации, вот смотрим как, когда убрали в ГРЩ автомат на 6А, уже случаев срабатывания упало в разы, теперь срабатывание в ГРЩ, это редкость.
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡
Оснавная задача, чтоб в случае КЗ или превышении номинала срабатывали только автоматы в щите, а не в ГРЩ, чтоб была возможность восстановления питания без оперативного персонала, то в случае КЗ в одном помещении одной секции, все три секции оставались без освещения.
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡
Возможно вместо В6 поставить В10, чтоб повысить возможную нагрузку, но думаю, что селективность точно пропадет.
источник

N

Nikolay SPb in Чат | Электрики 🔌💡
Это не утопия, на это рассчитано, глупо, но на одну лампочку. Нужно учитывать сечение кабеля, 2,5 это максимум на износ 25А. Меняйте 32 на 25, 6 на В10
источник

N

Nikolay SPb in Чат | Электрики 🔌💡
Помещений с розетками сколько, три как на рисунке?
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡
32 нельзя менять, узел учета не УК делала, тут же 25, потом 32, почему 32, ну так захотел тот, кто делал узел учета, кабель защищен автоматом С25, 32 для грохота по сути.
источник

N

Nikolay SPb in Чат | Электрики 🔌💡
У вас 2 автомата по 32 на схеме. Не важно для чего, тоже заменить.
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡
Количество помещений на каждую линию разное, на первую с 1 по 15, то есть 15.
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡
на вторую 28, на третью 34.
источник

N

Nikolay SPb in Чат | Электрики 🔌💡
BIZM Ivan
Количество помещений на каждую линию разное, на первую с 1 по 15, то есть 15.
И в каждой розетка, это утопия. Вот и ставьте тогда на 20, вместо того  что для грохота, не будете бегать в ГРЩ и далее как хотите. Хоть по 16
источник

BI

BIZM Ivan in Чат | Электрики 🔌💡
Nikolay SPb
У вас 2 автомата по 32 на схеме. Не важно для чего, тоже заменить.
Автомат на 32 один, второй это ВН - выключатель нагрузки, это не автомат, а рубильник по сути.
источник

N

Nikolay SPb in Чат | Электрики 🔌💡
Не смотрел, замените на 20 автомат.
источник
