Учту, сделаю,

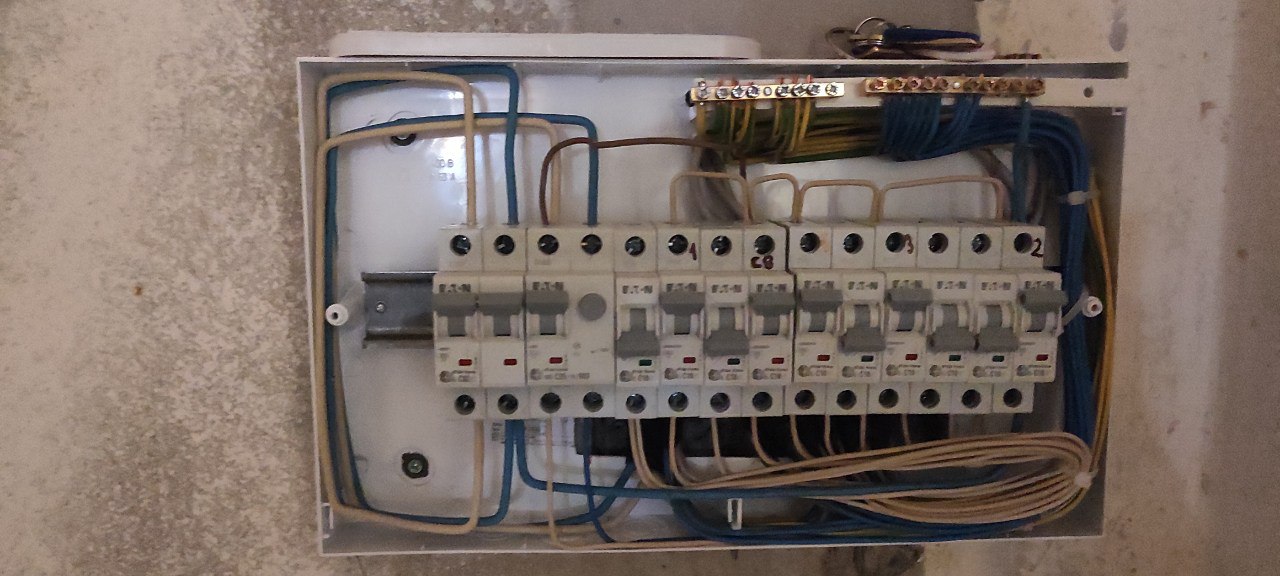

Ребята,подскажите. Электрик разводил ввгнг по квартире, но ввод от общего щитка идет алюминий.дальше от вводного ( типо) автомата на диф стиралки алюминием,с дифа пошла медь на стиралку. А как по красоте поставить гребенку на остальные автоматы если там в начале везде алюминий??? (коричневый от дифа это я времянку на свет кинул, также временно подключил розетки нужные в комнате)

Я бы заменил участок после вводного ав до диффа стиралки с алюминия на медь и добавил участок после вводного ав медью до гребёнки

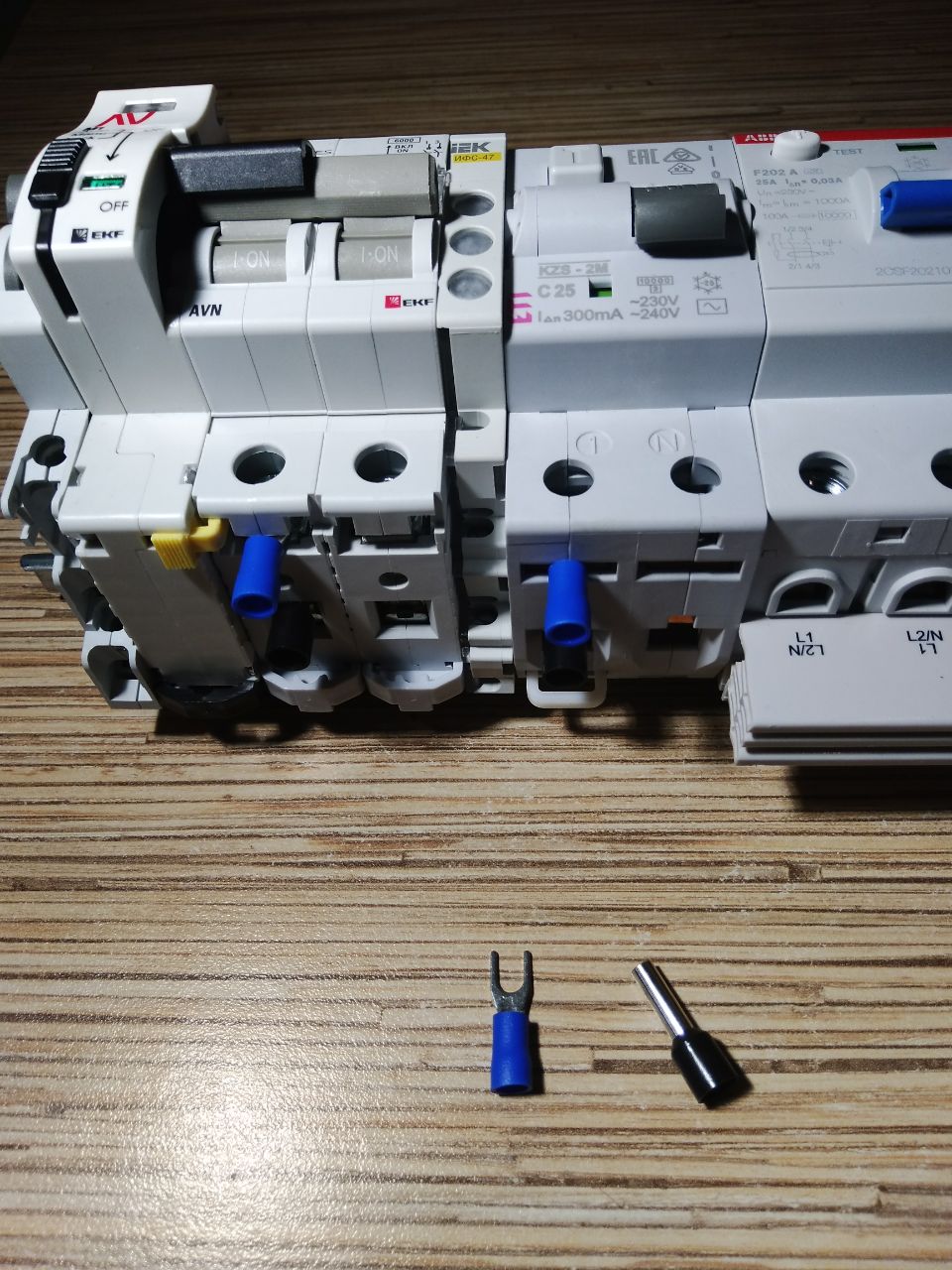

Вариант вилочного обжима ещё гипотетически возможен

Но вилочный же вроде если автомат поддерживает, нет?

А вот про это я не подумал, наверное потому-что хозяйка выкинула все огрызки проводов).

Не каждый автомат вилочный поддерживает

Вот и я про то

Понял. :)

Если гребенка вилочная, то и наконечники подойдут вилочные

Само собой

1. Лишняя перемычка с шины заземления нуля на вводное УЗО явно. Только со счётчика ноль должен туда идти. Максим писал про это.

2. От заземления кабель должен минимум разрывов иметь. Зачем его рвать на входе в щит? Пусть идёт без разрывов до шины заземления нуля.

3. Заземление корпуса щита - на шину PE. На шине заземления нуля - 3 соединения. PEN, PE, N. Имхо так логичнее.

А дальше скорее вопрос:

Видим три однофазных реле напряжения. Стало быть, нагрузка строго однофазная. Зачем дальше идут трехфазные АВ (правильнее их 4-х полюсными называть, да)? Или я не догоняю, или они создают видимость возможности подключать трехфазную нагрузку.

ну смотря что за трехфазная нагрузка, тот же двигатель без фазы проработает до срабатывания ав или теплухи

но сама система с 4 полюсными АВ и однофазными РН выглядит тупо

Я тут нашёл ответ на свой же вопрос 😄 Делюсь, может кому тоже полезно будет.
Про УЗО типа А и его необходимость. ПУЭ  Пункт 7.1.78. В зданиях могут применяться УЗО типа «А», реагирующие как на переменные, так и на пульсирующие токи повреждений, или «АС», реагирующие только на переменные токи утечки.
Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные
компьютеры и др.
И хотя нет прямого указания на необходимость установки типа А, перечень источников пульсирующего тока написан не просто так. Получается, даже если есть диммируемые светодиодные лампы, это уже повод установить тип А.

Имхо, если в планах двигатель трехфазный - ставить трехфазное реле напряжения.

Если не хочется обесточки всей нагрузки из за одной шальной фазы - то три однофазных реле напряжения в дом, а из этого щита их долой. А на двигатель трехфазное РН.

Человек писал, что в доме уже всё собрано. Видимо, туда воткнуть реле уже не вариант. Ну и я тоже ничего страшного не вижу в трёх однофазных реле.

в том, что реле отключит одну фазу трехфазной нагрузки

Ну с параграфами 1,2,3..., это мы все поняли,( почему дальше идут трёхфазные?)) Каждые на свои щиты(этаж) это домик 🏠 1,2,3,4...

и в этих этажных щитах нет вводных АВ?
