R
Александр
Нуу,хотя бы в течение часа бы
🤣🤣🤣 извините, не сдержался.
Size: a a a
2020 November 15
СМ
Мне бы ссылочку на пункт ПУЭ или иного документа, где написано, что можно на однофазном ответвлении TN-C делать TN-C-S
1.7.132. допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока.
1.7.135. Когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.
1.7.135. Когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.
ДШ
Мне бы ссылочку на пункт ПУЭ или иного документа, где написано, что можно на однофазном ответвлении TN-C делать TN-C-S
1.7.145. Не допускается включать коммутационные аппараты в цепи PE- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей. ¶
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN -проводника на PE- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN -проводника на PE- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.
ДА
Александр
Однолинейку можете скинуть, не читабельно тут. К тому же нам монтажная не к чему схема, мы ж не собираемся подключать, а все ошибки с таким же успехом видно и на однолинейке.
N
Однолинейку можете скинуть, не читабельно тут. К тому же нам монтажная не к чему схема, мы ж не собираемся подключать, а все ошибки с таким же успехом видно и на однолинейке.
))))
ДА
Александр
Да и в целом, сила от управления не разделена. Это не есть гуд! Три полюса я бы не коммутировал, а подключил бы конденсатор к фазе у двигателя, да так по мелочи, даже номиналов нет никаких! На что мы должны смотреть?!
СМ
Да и в целом, сила от управления не разделена. Это не есть гуд! Три полюса я бы не коммутировал, а подключил бы конденсатор к фазе у двигателя, да так по мелочи, даже номиналов нет никаких! На что мы должны смотреть?!
Поддерживаю схема кривая. Работать будет, но есть нюансы и опять же работать только по линиям. Неизвестно что там за номиналы подобраны.
СМ
Джон Шеридан
1.7.145. Не допускается включать коммутационные аппараты в цепи PE- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей. ¶
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN -проводника на PE- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN -проводника на PE- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.
логично
АВ

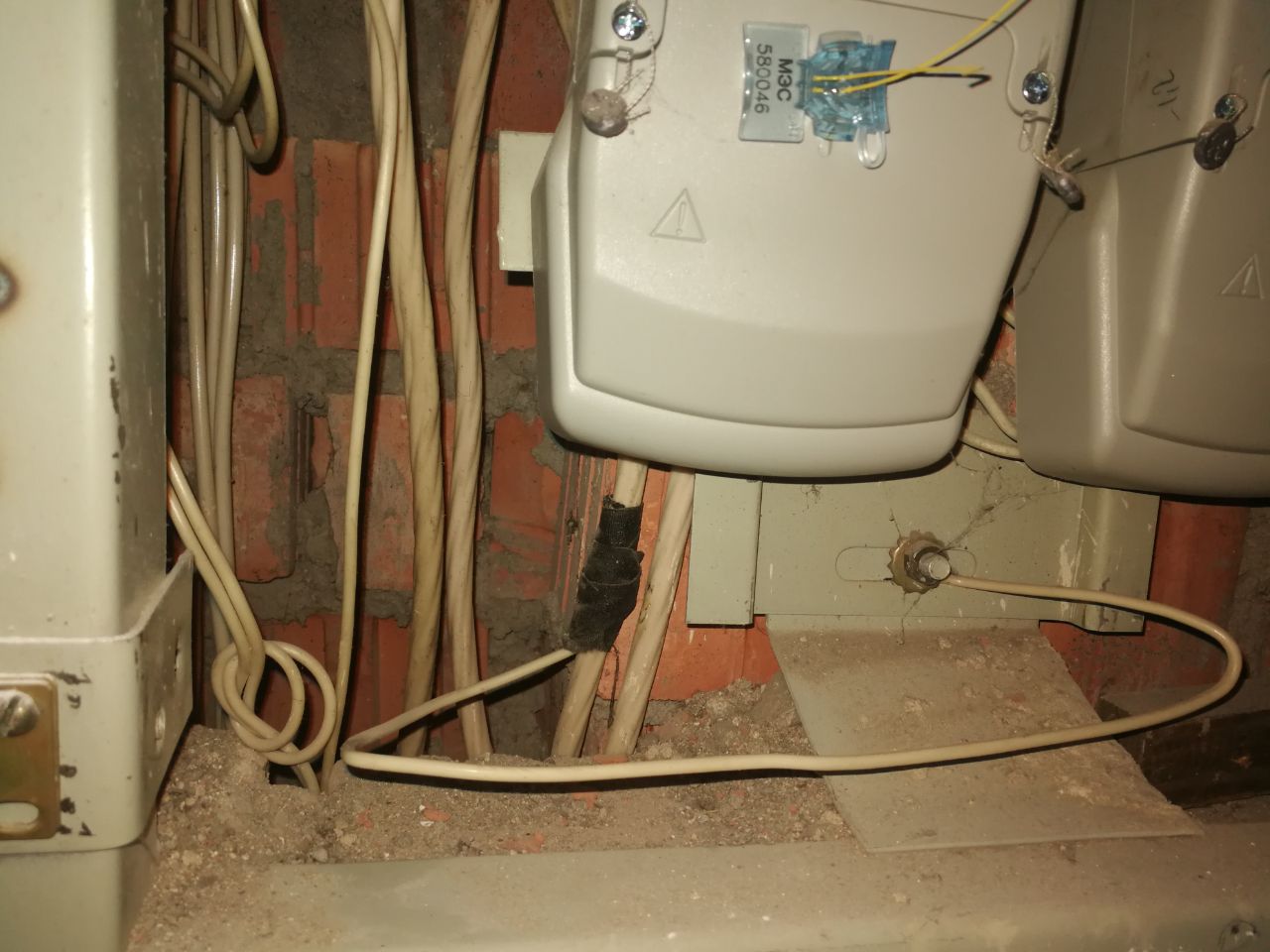

К вопросу о PEN.
Опять ЩЭ-3402 в многоквартирном доме, PEN и TN-C.
Чьи-то очумелые ручки, с непонятной целью сделали помимо стандартного PEN на корпус, ещё один отвод с PEN под эл.счетчики.
Что бы это значило и что с этим делать?
Опять ЩЭ-3402 в многоквартирном доме, PEN и TN-C.
Чьи-то очумелые ручки, с непонятной целью сделали помимо стандартного PEN на корпус, ещё один отвод с PEN под эл.счетчики.
Что бы это значило и что с этим делать?
АВ
АВ
L
Александр
Правильная ли эта схема подключения
Схема рабочая.
Ю
Александр
Правильная ли эта схема подключения
Вроде правильная, там только ёмкость к двигателю надо расчитывать
СМ
К вопросу о PEN.
Опять ЩЭ-3402 в многоквартирном доме, PEN и TN-C.
Чьи-то очумелые ручки, с непонятной целью сделали помимо стандартного PEN на корпус, ещё один отвод с PEN под эл.счетчики.
Что бы это значило и что с этим делать?
Опять ЩЭ-3402 в многоквартирном доме, PEN и TN-C.
Чьи-то очумелые ручки, с непонятной целью сделали помимо стандартного PEN на корпус, ещё один отвод с PEN под эл.счетчики.
Что бы это значило и что с этим делать?
Ну видимо они стандартный не заметили
s
Добрый вечер. Я не проф электрик )) но хотел спросить у знающих.
Купил квартиру и снес стену. Питание к стене шло по полу в стяжке бетонной. И сейчас торчат провода. Подскажите возможно их соединить в стяжке пола каким нибудь способом ? Дальше разумеется зальют бетоном и ламинат сверху :)
Купил квартиру и снес стену. Питание к стене шло по полу в стяжке бетонной. И сейчас торчат провода. Подскажите возможно их соединить в стяжке пола каким нибудь способом ? Дальше разумеется зальют бетоном и ламинат сверху :)
СМ
Добрый вечер. Я не проф электрик )) но хотел спросить у знающих.
Купил квартиру и снес стену. Питание к стене шло по полу в стяжке бетонной. И сейчас торчат провода. Подскажите возможно их соединить в стяжке пола каким нибудь способом ? Дальше разумеется зальют бетоном и ламинат сверху :)
Купил квартиру и снес стену. Питание к стене шло по полу в стяжке бетонной. И сейчас торчат провода. Подскажите возможно их соединить в стяжке пола каким нибудь способом ? Дальше разумеется зальют бетоном и ламинат сверху :)
Похороните его и киньте новый. Только отключите от сети его.
СМ
Питание стены? Стена с подогревом 😂
АВ
Сано Мо
Ну видимо они стандартный не заметили
На 20 щитках?
На двух подъездах по 10 этажей?
Подозреваю электроснабженцев при замене счетчиков.
А ещё неправильное разделение PEN на РЕ и N.
На двух подъездах по 10 этажей?
Подозреваю электроснабженцев при замене счетчиков.
А ещё неправильное разделение PEN на РЕ и N.
s
Сано Мо
Похороните его и киньте новый. Только отключите от сети его.
Сейчас не могу показать ... но там к этой стене 2 трех жильных провода они питают разетки на стене свет и дальше по полу к другой стене .. если я похороню их то придётся все переделывать. Неужели нельзя какую нить коробку очень защищённую в ней соединить и закрыть намертво ?
s
Точнее это не стена в перегородка ))
