Чат | Электрики 🔌💡

2019 April 28

F

Frost in Чат | Электрики 🔌💡
Дмитрий Андреевич
По осциллограммам токи посмотрите, как вариант неверно рассчитаны уставки, еще вариант, ввод отключился по уров из за неисправности терминала на отходящей
Уров выведен..
источник

b

bariska72 in Чат | Электрики 🔌💡
Нет
источник

b

bariska72 in Чат | Электрики 🔌💡
Нельзя
источник

ДА

Дмитрий Андреевич... in Чат | Электрики 🔌💡
Frost
Уров выведен..
Тогда снимайте осциллограммы, определяйте уровень тока КЗ, проверяйте выставленные уставки на отходящем фидере и вводе и делайте выводы. Сейчас можно гадать долго...без конкретных данных. А вообще, что случилось? Короткое где возникло? В кабеле или перекрыло что?
источник

F

Frost in Чат | Электрики 🔌💡
Получается на  отход линии где мтз 1 отработало там повреждение кабеля определилось мегером. А где  блинкер "неисправность" там кабель целый.
источник

F

Frost in Чат | Электрики 🔌💡
Дмитрий Андреевич
Тогда снимайте осциллограммы, определяйте уровень тока КЗ, проверяйте выставленные уставки на отходящем фидере и вводе и делайте выводы. Сейчас можно гадать долго...без конкретных данных. А вообще, что случилось? Короткое где возникло? В кабеле или перекрыло что?
Спасибо, этим и займемся!
источник

ДА

Дмитрий Андреевич... in Чат | Электрики 🔌💡
Frost
Получается на  отход линии где мтз 1 отработало там повреждение кабеля определилось мегером. А где  блинкер "неисправность" там кабель целый.
Селективность явно не соблюдена. При работе токовой отсечки не должна работать мтз на вводе
источник
2019 April 29

L

Lucif665 in Чат | Электрики 🔌💡
День добрый, коллеги! Вопрос по трехфазному щиту учёта. Часто сталкиваюсь с такой проблемой, когда управляющая компания отказывается пломбировать щит на основании того, что сип кабель вводится в автомат напрямую. Дескать, не положено, надо чем то обжать, а потом заводить. Причем, никто точно не может ответить, чем. Ншви держаться не будут, алюминиевых штифтовых наконечников не бывает, а обжимать медными (даже лужеными), боже упаси.  Колхозить что то - тоже не хочется. Единственное, что нашел, это у ensto переходная клемма KE 12.12. Цена вопроса,  и доступность этого артефакта - ставят под сомнение целесообразность его использования. Быть может, кто то сталкивался на практике с таким же? И как решалась проблема?
У меня у самого на даче в щите  сип введен в автомат на прямую, так сделали от управляющей компании, и никто не возмущался.
источник

L

Lucif665 in Чат | Электрики 🔌💡
источник

L

Lucif665 in Чат | Электрики 🔌💡

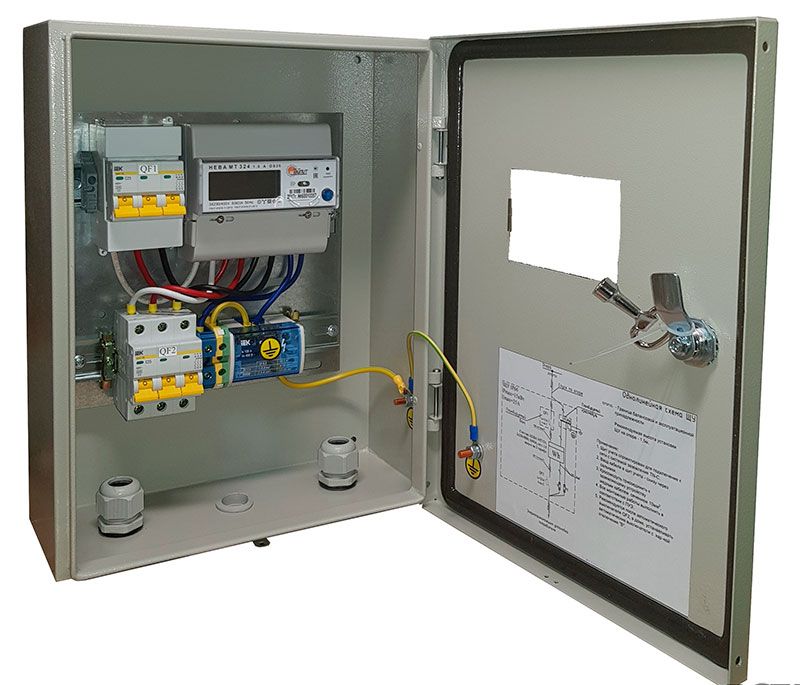

Фото для образца
источник

k

kolegg in Чат | Электрики 🔌💡
Lucif665
День добрый, коллеги! Вопрос по трехфазному щиту учёта. Часто сталкиваюсь с такой проблемой, когда управляющая компания отказывается пломбировать щит на основании того, что сип кабель вводится в автомат напрямую. Дескать, не положено, надо чем то обжать, а потом заводить. Причем, никто точно не может ответить, чем. Ншви держаться не будут, алюминиевых штифтовых наконечников не бывает, а обжимать медными (даже лужеными), боже упаси.  Колхозить что то - тоже не хочется. Единственное, что нашел, это у ensto переходная клемма KE 12.12. Цена вопроса,  и доступность этого артефакта - ставят под сомнение целесообразность его использования. Быть может, кто то сталкивался на практике с таким же? И как решалась проблема?
У меня у самого на даче в щите  сип введен в автомат на прямую, так сделали от управляющей компании, и никто не возмущался.
источник

k

kolegg in Чат | Электрики 🔌💡
Или просто алюминиевые, если контакты автомата стальные, а не латунные и они не будут пломбироваться - потребуется подтяжка
источник

L

Lucif665 in Чат | Электрики 🔌💡
В обычный модульный автомат гильзы под болт не лезут... А соединительная гильза... Что ж ее, прямо так, медную часть, пустой трубкой зажимать? Да и размер у нее... Тоже немаленький
источник

k

kolegg in Чат | Электрики 🔌💡
Lucif665
В обычный модульный автомат гильзы под болт не лезут... А соединительная гильза... Что ж ее, прямо так, медную часть, пустой трубкой зажимать? Да и размер у нее... Тоже немаленький
проходную бери, медную часть плющишь и она прекрасно загоняется в автомат
источник

k

kolegg in Чат | Электрики 🔌💡
источник

k

kolegg in Чат | Электрики 🔌💡
они в этм есть на складе
источник

L

Lucif665 in Чат | Электрики 🔌💡
Есть то есть .. только, это опять из категории "из говна и палок"... Местные электрики советовали медными штифтовыми обжимать - дескать, они так делают и норм...
источник

VD

Vladimir Durkin in Чат | Электрики 🔌💡
источник

k

kolegg in Чат | Электрики 🔌💡
Lucif665
Есть то есть .. только, это опять из категории "из говна и палок"... Местные электрики советовали медными штифтовыми обжимать - дескать, они так делают и норм...
блин, вам не угодить, если все делать совсем по феншую, тогда в гам 16сип с одной стороны, 10 медь с другой и его заводите в автомат.
источник

L

Lucif665 in Чат | Электрики 🔌💡
Да мне то все равно, я и алюминий зажму прекрасно. Просто, уверенность , с которой регламентируют чем то обжимать сип, ни чем конкретным не подкреплена. Все или пихают сип напрямую, или берут медные штифты, чтоб они через пару лет отгорели. И так, и так не правильно, но как правильно, по канону - никто не знает...
