2020 December 27

СК

Сергей К in CADR

Переслано от Сергей К


(3.9 Мб)

Очистить жировые загрязнения дистиллированным спиртом

источник

13:50пожаловаться #1

СК

Сергей К in CADR

Переслано от Сергей К


(3.73 Мб)

Установить в паяльник

источник

13:50пожаловаться #2

СК

Сергей К in CADR

Переслано от Сергей К


(4.07 Мб)

Нанести паяльную пасту на рабочий конец жала с лудящимся покрытием, оно отличается по цвету

источник

13:50пожаловаться #3

СК

Сергей К in CADR

Переслано от Сергей К


СК

Переслано от Сергей К


(2.07 Мб)

Включить нагрев до 250*

источник

13:50пожаловаться #5

СК

Сергей К in CADR

Переслано от Сергей К


(3.49 Мб)

Паста плавится и растекается по концу жала

источник

13:50пожаловаться #6

СК

Сергей К in CADR

Переслано от Сергей К

Окончание работы

источник

13:50пожаловаться #7

СК

Сергей К in CADR

Переслано от Сергей К

Очистить конец жала о целлюлозную сухую салфетку

источник

13:50пожаловаться #8

СК

Сергей К in CADR

Переслано от Сергей К


(3.73 Мб)

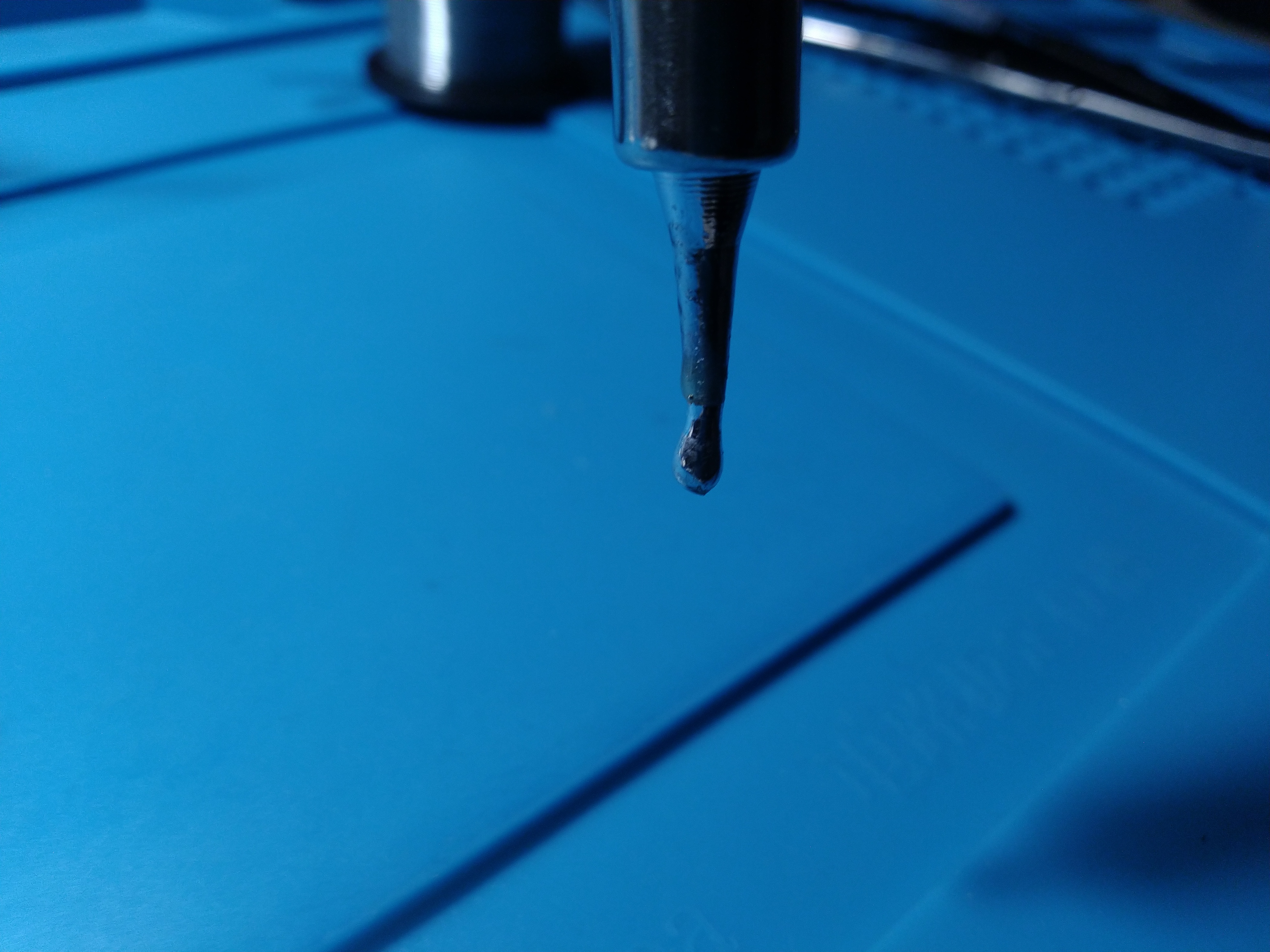

Сформировать каплю припоя на конце жала для защиты от повреждений

источник

13:50пожаловаться #9

СК

Сергей К in CADR

Переслано от Сергей К


(3.79 Мб)

источник

13:50пожаловаться #10

СК

Сергей К in CADR

Переслано от Сергей К


(3.85 Мб)

Если при пайке использовались активные флюсы, то после остывания очистить жало от остатков флюса изопропиловым спиртом или растворителем флюса чтобы избежать окисления покрытия жала во время хранения

источник

13:50пожаловаться #11

СК

Сергей К in CADR

Переслано от Сергей К

При замене припоя на припой другого состава выполнить очистку жала от остатков припоя сухой салфеткой и выполнить лужение новым рабочим припоем. Т.к. остатки свинца для некоторых составов припоя сильно изменяют поведение сплава.

источник

13:50пожаловаться #12

СК

Сергей К in CADR

Переслано от Сергей К

источник

13:51пожаловаться #13

СК

Сергей К in CADR

Переслано от Сергей К

Структура современного жала паяльника многослойная. Поэтому недопустимо грубое механическое/термическое воздействие: очистка абразивными пастами, металлической стружкой, надфилем. Термический шок и микротрещины вызывают: попытка пайки теплоемких непрогретых элементов паяльником недостаточной мощности, очистка жала влажными губками/салфетками. John Gammell рекомендует очистку сухими салфетками.

источник

13:51пожаловаться #14

СК

С К in CADR

Сергей К

Вот я подготовил инструкцию по подготовке к работе нового жала

здорово, но как то разрознено. Может надо было в 1 архиве или gif или просто презентацию?
хы
ну или статью.

источник

13:53пожаловаться #15

СК

Сергей К in CADR

Статья большая будет когда плату соберу zx evo

источник

13:53пожаловаться #16

СК

С К in CADR

ԸচĘᑭЂÅНҜ [OSINT]

Да просто бомбит

успокаивайтесь и не волнуйтесь о всякой фигне.

источник

13:53пожаловаться #17

СК

С К in CADR

Сергей К

Статья большая будет когда плату соберу zx evo

ааа.

источник

13:53пожаловаться #18

СК

Сергей К in CADR

Припой и паста Sn63pb37

источник

13:54пожаловаться #19

СК

С К in CADR

У вас получается только под железное блестящее жало. Так как медное скорее всего логичнее пару раз терануть по напильнку и облудить.
Также у вас нет уточнения как увидеть дохлое жало. Как я понимаю, если железное (в вашем случае) синеет, то всё -- можно выкидывать. Но я точно не уверен, у меня только медь.

источник

13:56пожаловаться #20
