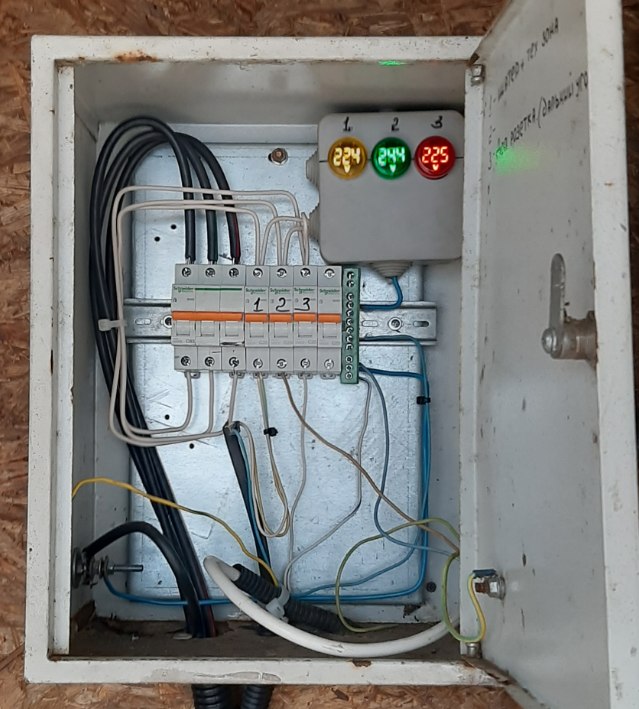

Пример "колхозной" установки индикаторов в трёхфазном щите. При этом не приходиться носить тестер с собой и измерять напряжения. Индикаторы постоянно отображают текущие значения напряжений.

А почему тут ноль на корпусе?

Показания этих чудо вольтметров сильно зависят он нагрузки особенно если она однофазная и мощная

это справа который? может оно с корпуса уходит в правое отверстие. А вход земли слева прикручен - толстый черный провод.

хотя... мда...

ппц. это ж нулевой провод идёт к вольтметрам. и он же к корпусу! ))

А в чем беда заземлять землю на корпус?

в общем нормально там

корпус как раз на землю и надо.

-Еб*нет?
-Нет, не должно!

ну типа двух фазное напряжение.. там же фаза, ноль и земля. А тут - три фазы, ноль и ... и вот земля должна быть.

или в трёхфазном подводе нет нуля?

в общем усё понятно. всегда есть нулевой провод. Но для гарантии зануляют свежезакопанным земляным, потому как если коротнет на нулевой - получится что нулевой тоже будет под напряжением относительно земли.

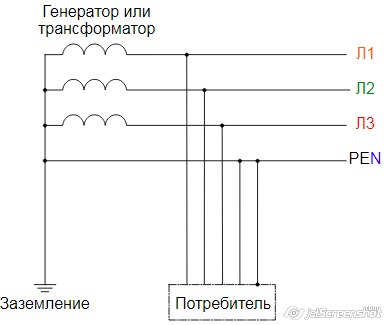

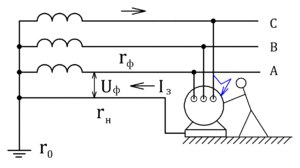

Система TN-C (фр. Terre-Neutre-Combiné) предложена немецким концерном AEG в 1913 году. Рабочий ноль и PE-проводник (англ. Protection Earth) в этой системе совмещены в один провод. Самым большим недостатком была возможность появления линейного напряжения на корпусах электроустановок при аварийном обрыве нуля. Несмотря на это, данная система всё ещё встречается в постройках стран бывшего СССР. Из современных электроустановок, такая система встречается только в уличном освещении из соображений экономии и пониженного риска.

Коллеги! дискуссия началась с индикаторов напряжения, которые необходимы для определения текущего значения напряжения. Это удобно, чтобы не носить с собой тестер.

Предлагаю оборудовать силовой щит такими индикаторами + установить УЗМ 51М для защиты от перегрузок и отгорания "нуля"

...или что еще хуже - при обрыве нулевого, да

дык я с этим прогрессом совсем не помню базовые вещи!
