Watcher, ты бы хоть прокомментировал.
WS
AT
Watcher Silent
Кто автор?
WS
Кто автор?
Константин Репников из Витебска.
WS
WS
Watcher, ты бы хоть прокомментировал.
Могу найти и скинуть сюда описание.
WS

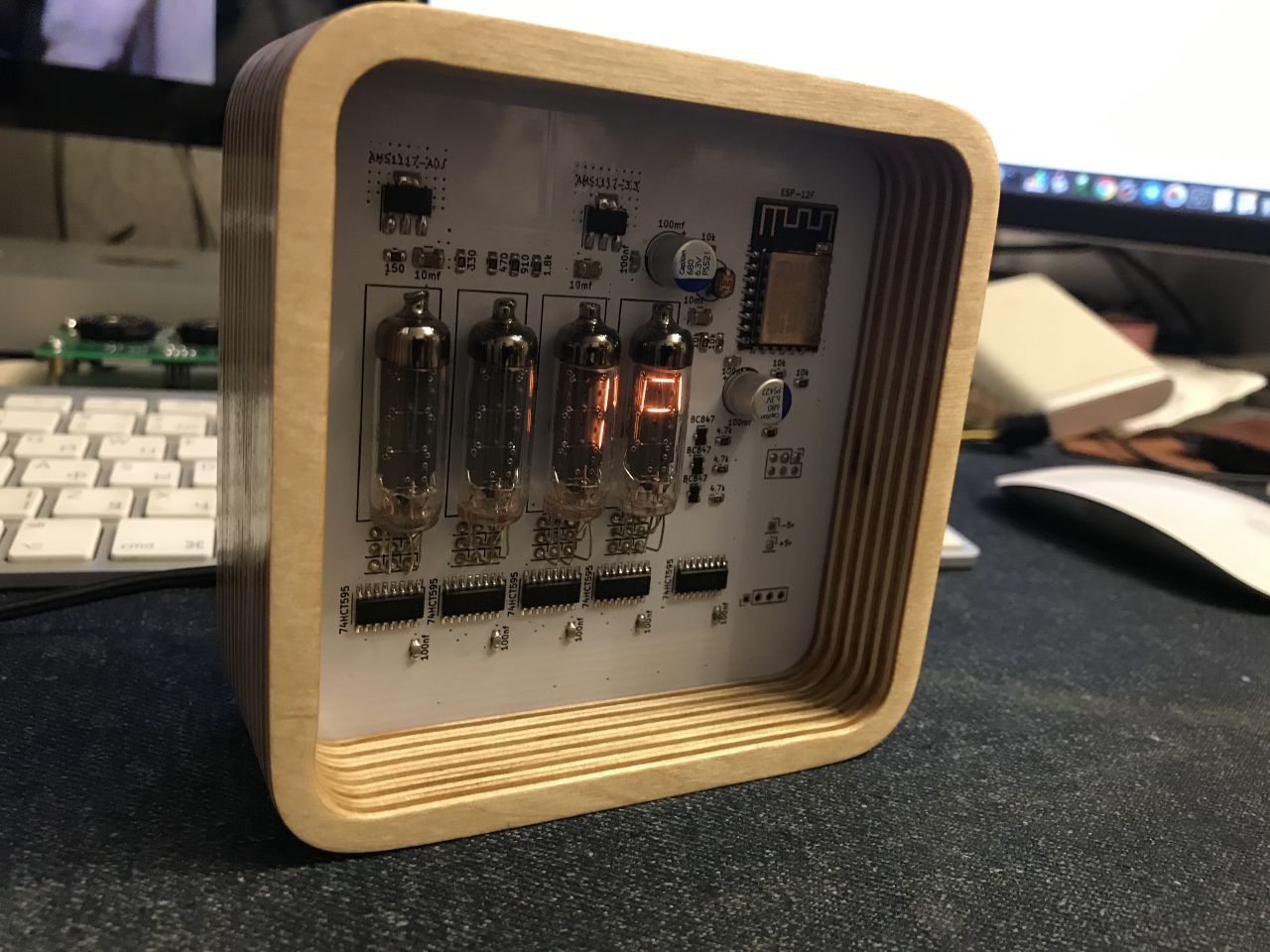

Часы на лампах ИВ-9 с WiFi
Возможности
* Автоматическая установка и синхронизация точного времени при подключении к сети.
* Ручная или автоматическая регулировка яркости в зависимости от освещенности.
* Отображение температуры на улице (получение температуры с openweathermap.org)
* Управление и настройка через вебинтерфейс.

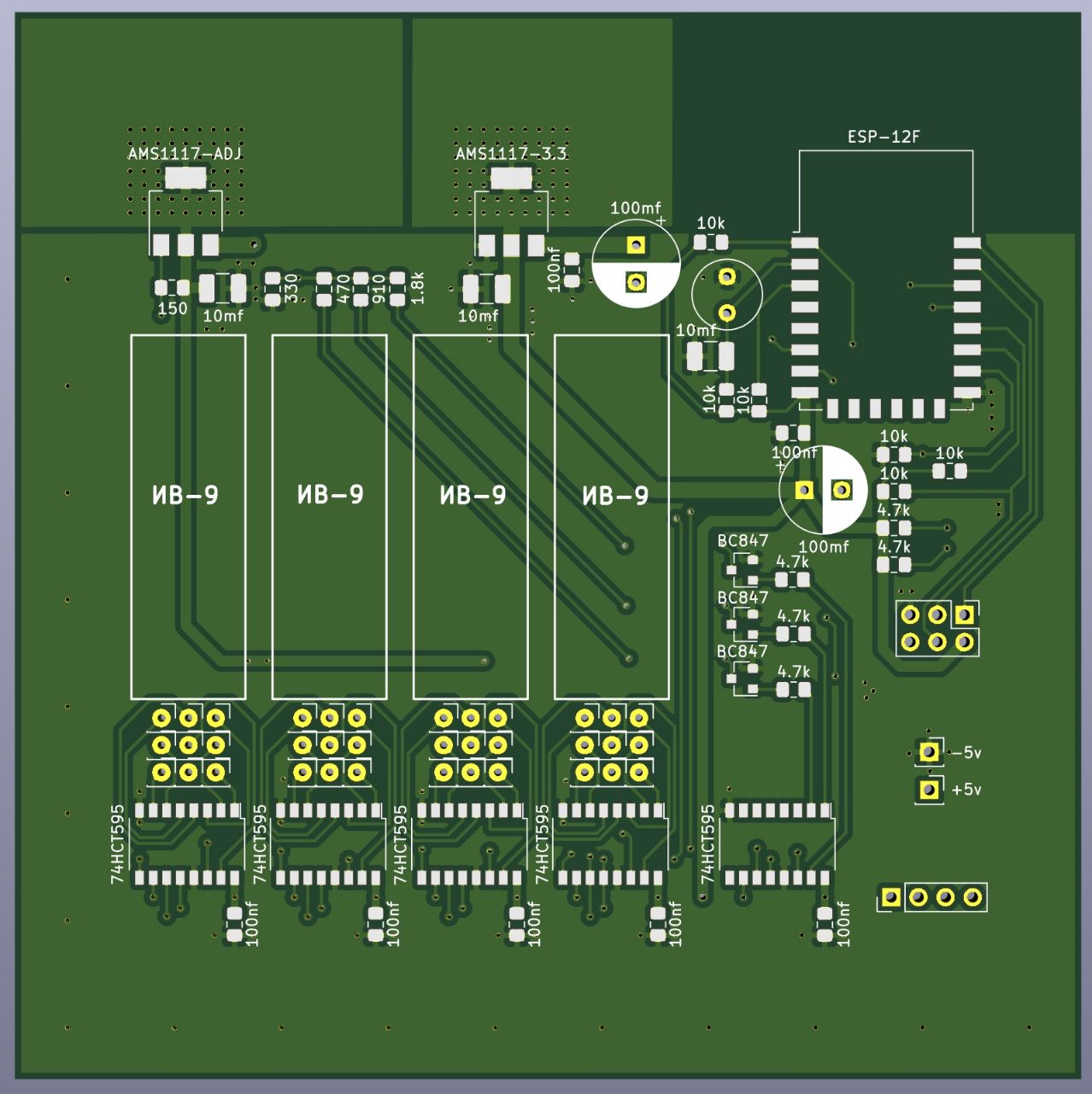

Часы собраны на модуле ESP12E(ESP8266). Использование данного модуля позволяет реализовать синхронизацию времени с использованием NTP протокола и управление настройками часов через браузер.
Для увеличения количества выводов были использованы сдвиговые регистры 74HC595 которые управляют нумитронами ИВ-9. Индикация используется статическая. Регулировка яркости индикаторов тоже статическая, имеется сем уровней яркости.
Питание часов осуществляется от блока питания с напряжением 5 вольт. Для питания электроники используется линейный стабилизатор на 3.3 вольта. Питание индикаторов осуществляется отдельным стабилизатором с напряжением 2.5 - 3.5 вольт. Напряжение регулируется делителем на резисторах которые переключаются с помощью транзисторов. Напряжение зависит от освещенности. Часы потребляют около 500 мА.
Для подключения внешних устройств на плате разведен разъем i2c. К нему можно подключить часы реального времени, термометр, барометр и т.д. Поддержка конкретных устройств будет добавлена позже. Вы можете предложить свой вариант устройства.
Первичная настройка часов:
* Включите часы
* Подключитесь к точке доступа «NumitronIV9»
* Зайдите на страницу настроек 192.168.4.1
* Перейдите в раздел «Settings»
* Установите временную зону
* Нажмите «Save»
* Перейдите в раздел «Set WiFi»
* Выберите точку доступа и введите пароль
* Нажмите «Save»
При отсутствии настроенной внешней точки доступа автоматически активируется внутренняя точка доступа «NumitronIV9» в часах. Как только появляется внешняя точка доступа, часы автоматически подключаются к ней. Наличие точки доступа проверяется каждые 15 минут. После включения часов, происходит обновление времени по NTP протоколу. Обновление может занимать продолжительное время, зависит от загрузки сервера времени. Так же обновление времени происходит каждые 6 часов.
Возможности
* Автоматическая установка и синхронизация точного времени при подключении к сети.
* Ручная или автоматическая регулировка яркости в зависимости от освещенности.
* Отображение температуры на улице (получение температуры с openweathermap.org)
* Управление и настройка через вебинтерфейс.
Часы собраны на модуле ESP12E(ESP8266). Использование данного модуля позволяет реализовать синхронизацию времени с использованием NTP протокола и управление настройками часов через браузер.
Для увеличения количества выводов были использованы сдвиговые регистры 74HC595 которые управляют нумитронами ИВ-9. Индикация используется статическая. Регулировка яркости индикаторов тоже статическая, имеется сем уровней яркости.
Питание часов осуществляется от блока питания с напряжением 5 вольт. Для питания электроники используется линейный стабилизатор на 3.3 вольта. Питание индикаторов осуществляется отдельным стабилизатором с напряжением 2.5 - 3.5 вольт. Напряжение регулируется делителем на резисторах которые переключаются с помощью транзисторов. Напряжение зависит от освещенности. Часы потребляют около 500 мА.
Для подключения внешних устройств на плате разведен разъем i2c. К нему можно подключить часы реального времени, термометр, барометр и т.д. Поддержка конкретных устройств будет добавлена позже. Вы можете предложить свой вариант устройства.
Первичная настройка часов:
* Включите часы
* Подключитесь к точке доступа «NumitronIV9»
* Зайдите на страницу настроек 192.168.4.1
* Перейдите в раздел «Settings»
* Установите временную зону
* Нажмите «Save»
* Перейдите в раздел «Set WiFi»
* Выберите точку доступа и введите пароль
* Нажмите «Save»
При отсутствии настроенной внешней точки доступа автоматически активируется внутренняя точка доступа «NumitronIV9» в часах. Как только появляется внешняя точка доступа, часы автоматически подключаются к ней. Наличие точки доступа проверяется каждые 15 минут. После включения часов, происходит обновление времени по NTP протоколу. Обновление может занимать продолжительное время, зависит от загрузки сервера времени. Так же обновление времени происходит каждые 6 часов.
WS
WS
Прошивка.
