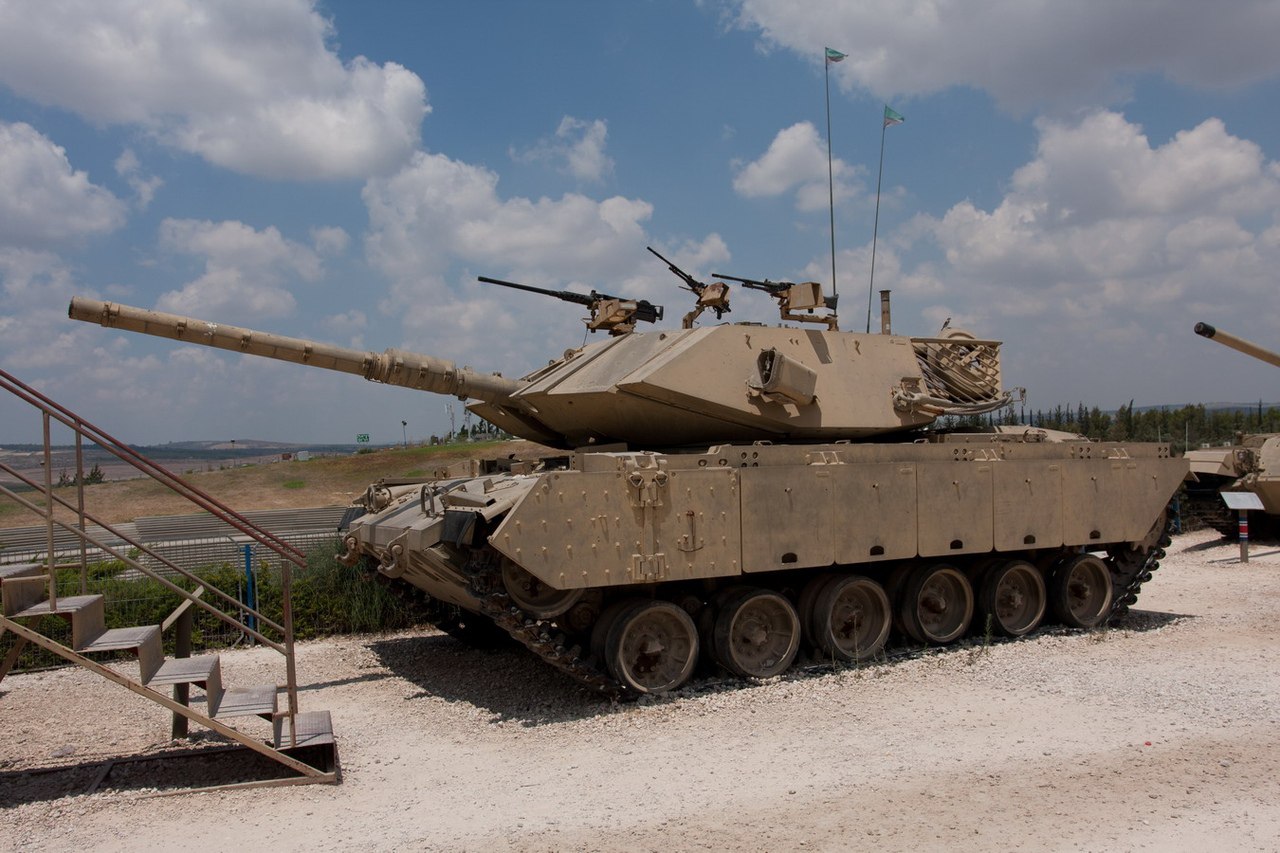

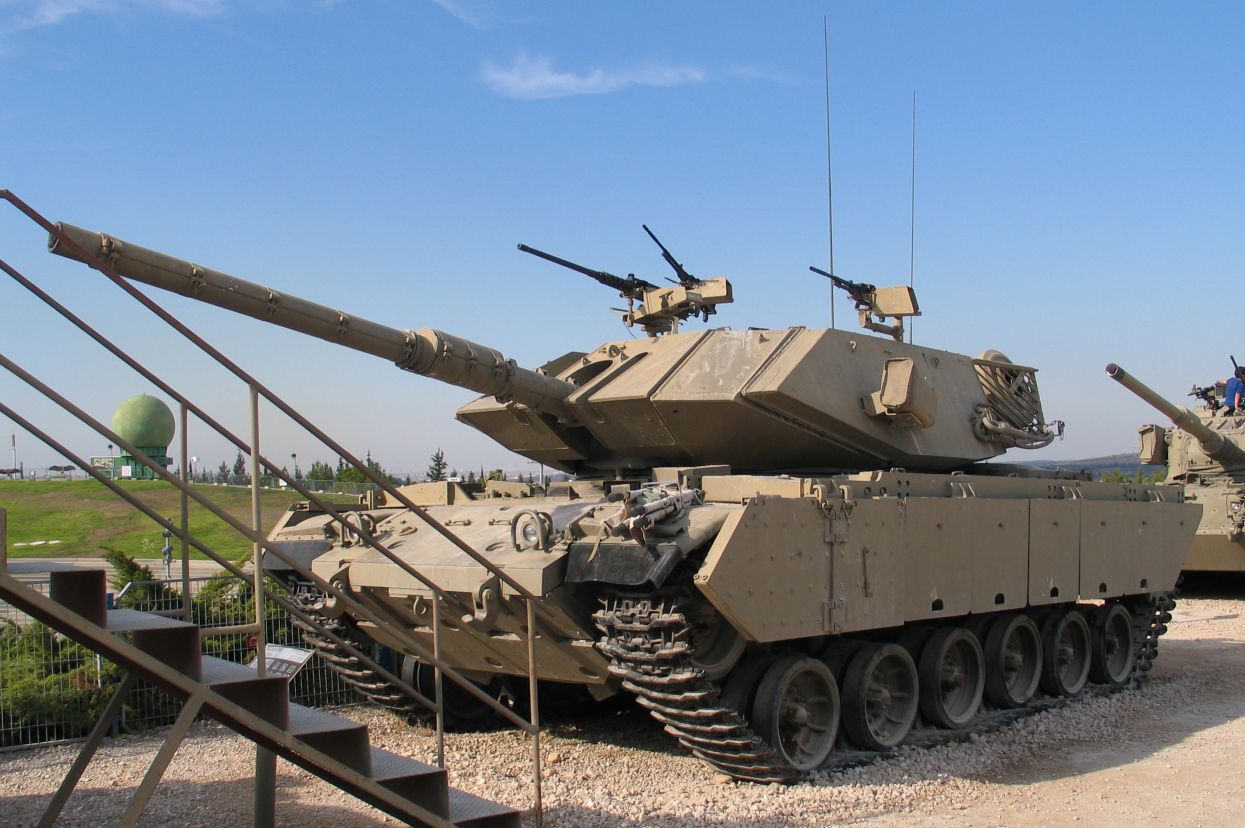

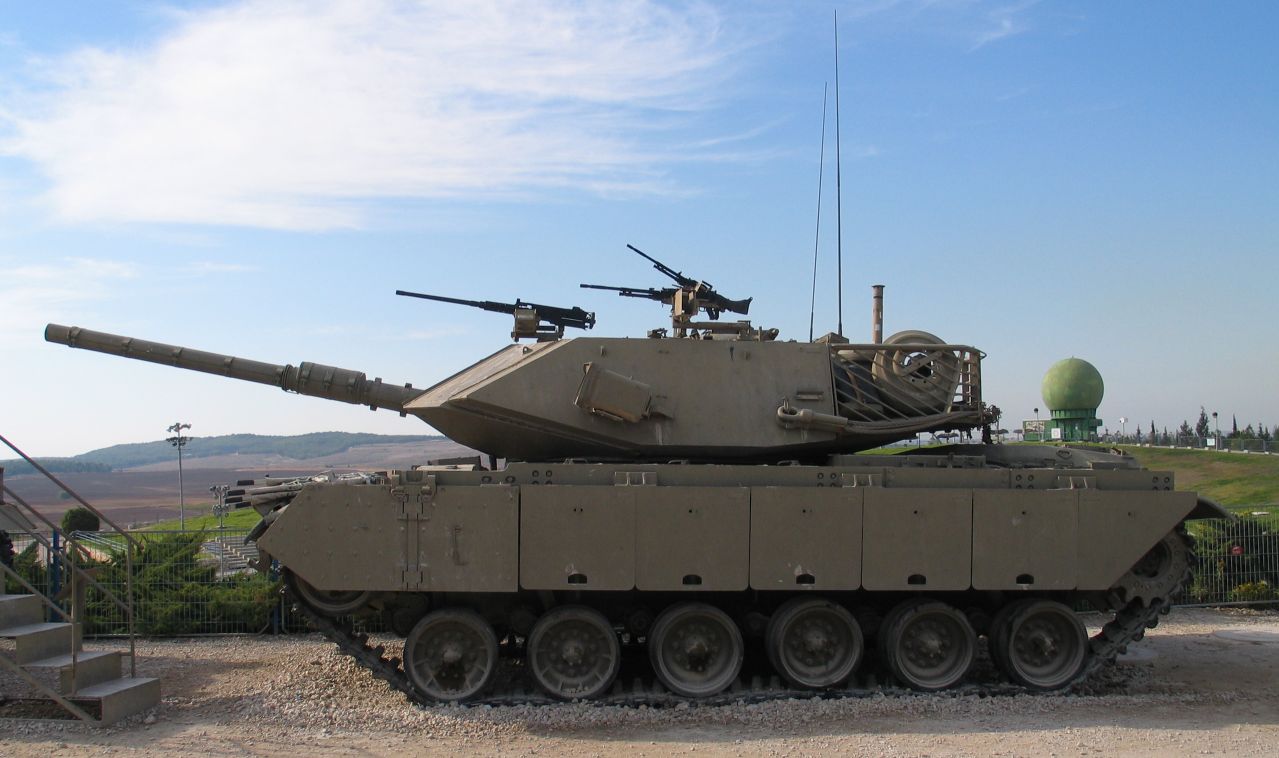

🇮🇱 По мере того, как машины семейства Magach получали более совершенное оборудование, росли и их боевые возможности. Тем не менее, в 80-х годах эта техника уже устарела и могла противостоять лишь танкам старых моделей. Требовались кардинальные изменения, и поэтому была запущена модернизация по проекту Magach 7.
Magach 7 Gimel (Magach 7C) получил бронирование лба башни с большим наклоном панелей. Началась замена двигателя с AVDS-1790-2AG на AVDS-1790-5A.
Динамическую защиту Blazer заменили толстыми бронеплитами. Модульная конструкция позволяла быстро установить новые в случае повреждения.
Танк оснастили бортовыми экранами нового типа. Первые две секции этих экранов оснащены баллистическим подбоем и закреплены на шарнирах для легкого доступа к ходовой части. Задние секции — стальные. Экраны установлены на жестких пружинах, чтобы предотвратить их срывание при маневрировании.
В результате доработок корпус и башня приобрели характерные угловатые формы, в которых с трудом можно узнать М60. Эта броня хорошо себя показала: при обстреле Magach 7A ракетами «Малютка» из 20 штук защиту смогли пробить только две — причем поразившие танк в крышу башни, не защищенную дополнительной броней. Это также было учтено при дальнейшей модернизации.
Следует иметь в виду, что форма дополнительно забронированной башни у разных модификаций танка различалась. Magach 7A получил вертикальную дополнительную лобовую броню, а Magach 7C — клиновидную лобовую броню с большим углом наклона панелей (70–80 градусов).
После изменений вес машины возрос до 55 тонн, что потребовало замены силовой установки. Magach 7 получил дизельный двигатель Teledyne Continental AVDS 1790-5A мощностью 908 л. с., имеющий автоматический стартер и гидромеханическую полуавтоматическую трансмиссию Alisson CD850-6BX с двумя передними передачами и одной задней (аналогичную танку Merkava 1).
Вооружение машины особых изменений не претерпело. Все Magach 7 оснащены 105-мм нарезной пушкой М68 стандарта НАТО. На ствол установили теплоизоляционный кожух, который немного повысил точность стрельбы, препятствуя температурной деформации ствола. Вертикальные углы наводки пушки — от -10 до +20 градусов.
Пулемет M73 заменен на FN MAG. Командирская башенка заменена на низкопрофильную башенку Urdan, тоже оснащенную пулеметом FN MAG. Аналогичный пулемет имеется у наводчика. Кроме того, над пушкой можно закреплять 12,7-мм пулемет М2: для обучения стрельбе и борьбы с живой силой противника.
