Когда в чертеже только одна конструкция и надо рисовать лишь высоту и ширину не проблема. а когда там в одном чертеже несколько конструкций беда. у меня размерные линии начинают пересекаться.

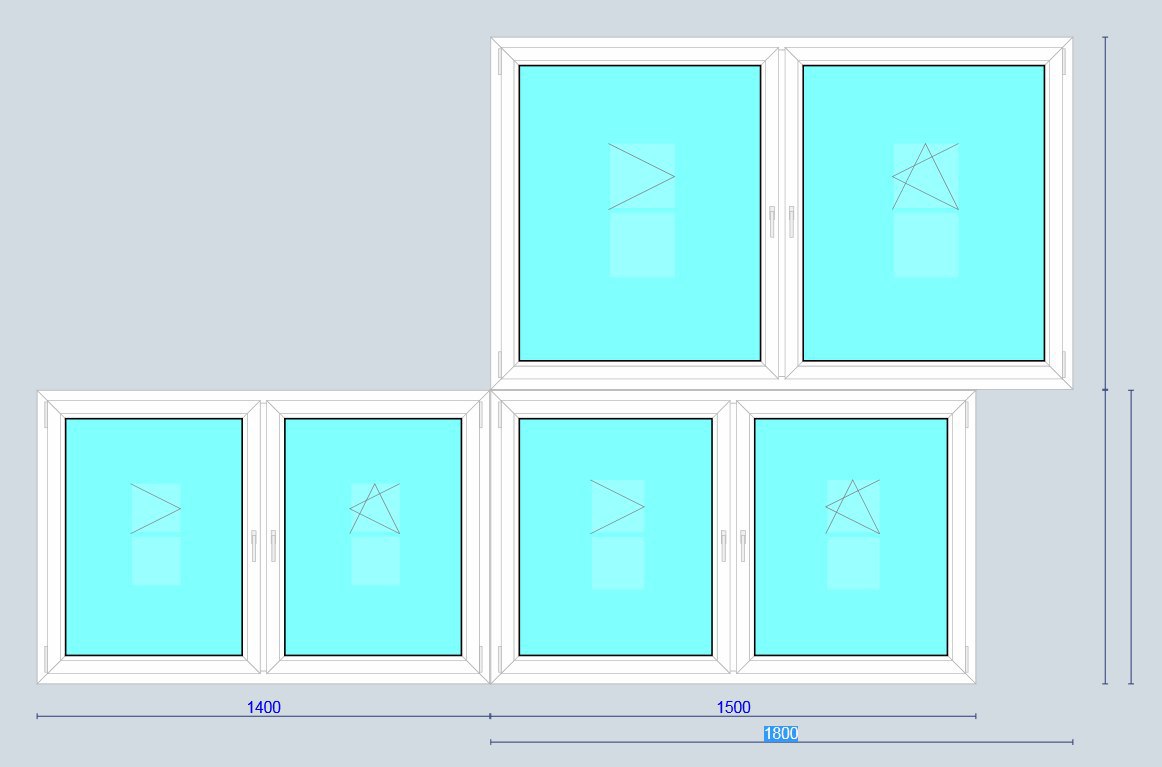

надо придумать алгоритм. тут не нужны какие кто вычисления для особо одаренных. то что смог криво работает когда расположить чертежи вот в таком виде. конечно пользователи не будут рисовать такую бред.
