Графики указаны для вполне конкретной температуры.

Речь идет не о температуре окружающего воздуха, а о температуре биметаллической пластины теплового расцепителя. Действительно, на ВТХ есть красная линия ("горячий" АВ) и синяя линия ("холодный" АВ). И время срабатывания при перегрузке у поработавшего автомата (горячего) меньше, чем у только что включенного

Ну... нет)
Нет таких линий на графиках АББ, например) Подозреваю, что в госте тоже отсутствуют...

Про температуру теплового расцепителя и связанное с ней время срабатывания верно, но время это прогнозируется лишь в некоторых пределах. Точные данные можно получить лишь экспериментом с конкретно взятым экземпляром.
Можно взять два одинаковых экземпляра из одной партии, одинаково предварительно выдержать в одинаковой температуре, нагрузить одинаковым током, и сработать они могут в разное время, но, тем не менее, в пределах конкретно указанных гостом и производителем границ.

если С10 при токе 25 ампер держится больше 60 сек. он уже бракуется) естественно два одинаковых автомата будут срабатывать по разному, но примерные значения 10-20 секунд, никак не 2 минуты

Как я понимаю, ГОСТ нормирует только время расцепления при 2.5In в холодном состоянии - не более минуты для токов до 32А. Очевидно, что в горячем состоянии это время будет меньше. Отсюда и рисуется вторая линия - красная, для "горячего" автомата. Но вроде это оффтоп, как бэ 🙄

Согласен, офтоп.
Не понимаю зачем вы его развиваете, отсыпая умозаключения не понятно, на чем основанные.

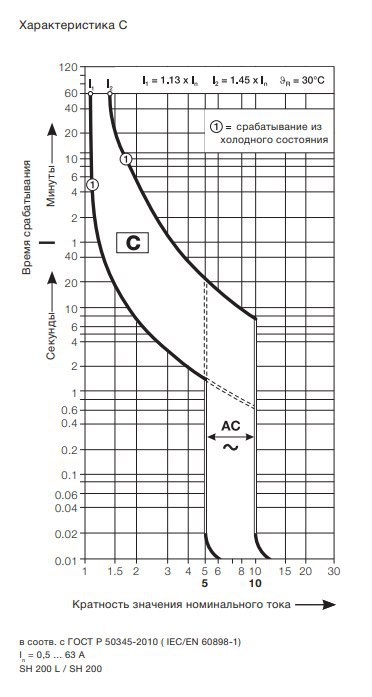

Вот график, на основании которого основаны мои умозаключения.
Где тут «вторая линия - красная, для "горячего" автомата» я не вижу. И не увижу, ее тут нет.
Ни про какие «60 сек. он уже бракуется» тут тоже не сказано.

Вот еще один график из другой книжки АББ, тут явно указано где какая линия. И никакой "горячей" тут снова нет.

так это Вы спорите не понятно на чем основываясь) я работаю в электролаборатории, и прогрузка автоматов одно из занятий на работе, Вам написали что 60 сек это ГОСТ для проверки автоматов, и я Вам написал средние значения при которых срабатывают автоматы при In 2.5. Прекращаю флуд, спасибо за внимание

Это для 1.45In, а мы говорили про 2.55In - там должно быть срабатывание до 60 сек.

Я основываюсь на графиках от АББ, представленных выше. У меня нет сомнений, что продукция АББ соответствует ГОСТ. Крайние значения срабатывания указаны на графиках. Ваши средние значения не подходят для надежного прогнозирования результата. Только крайние, гарантированные производителем.

Для 2.55In указано на графиках, и крайнее значение больше 60 сек. Не знаю где «должно быть» ещё.

На секунду показалось, что зашёл в чат электриков🙄

Так бы сразу.
Подозреваю, что это ГОСТ для автоматов до 6кА, для них требования жёстче.
Я привёл для «домашней серии», до 4.5кА

Нет, на все до 25 кА. Но это уже жесточайший офтоп, забанят 🙈
http://docs.cntd.ru/document/gost-r-50345-2010

Одно из двух, либо Вы не полностью и(или) не все госты читали,
либо Вы утверждаете, что продукция АББ ГОСТ не соответствует.

Точно первое, но не исключено и второе))

А СХ поддерживает прошивку 2.0  для WB-MRGBW-D ?

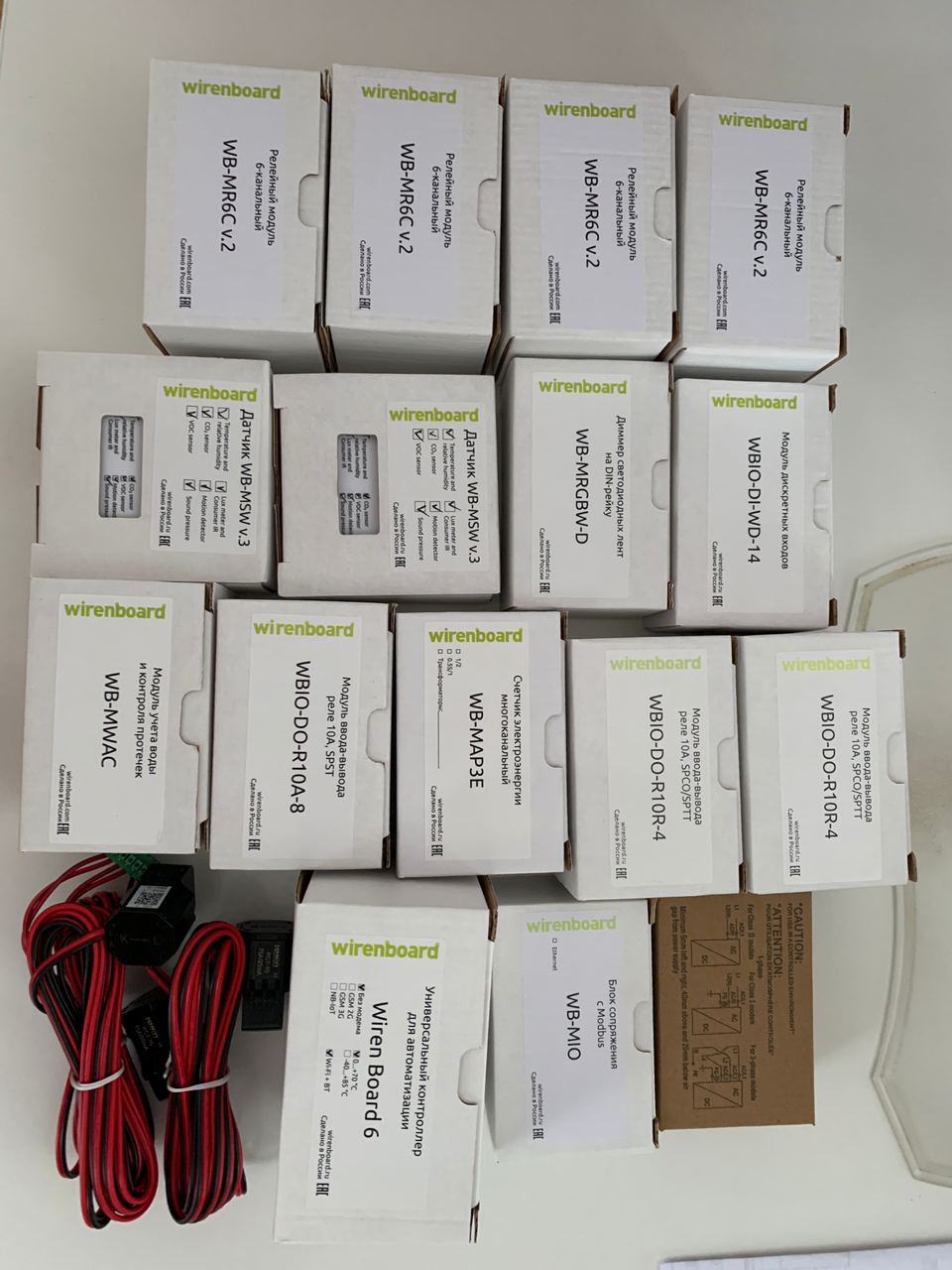

Ура. Мои игрушки пришли. Хочу пощупать всем полюбившиеся SH
