AP
после кнопочных выключателей никогда не вернусь к классической разводке)
Size: a a a
2020 April 05
E
😁
AS
после кнопочных выключателей никогда не вернусь к классической разводке)
У меня задублировано, но сейчас понимаю это было лишним. Но работает на силовых проводах, витая пара ждет своего часа))
AP
Да там просто замыкаешь +5-12в на gnd.
обхясните тупому, откуда вот это берется на выключателе? с входа реле?
AS

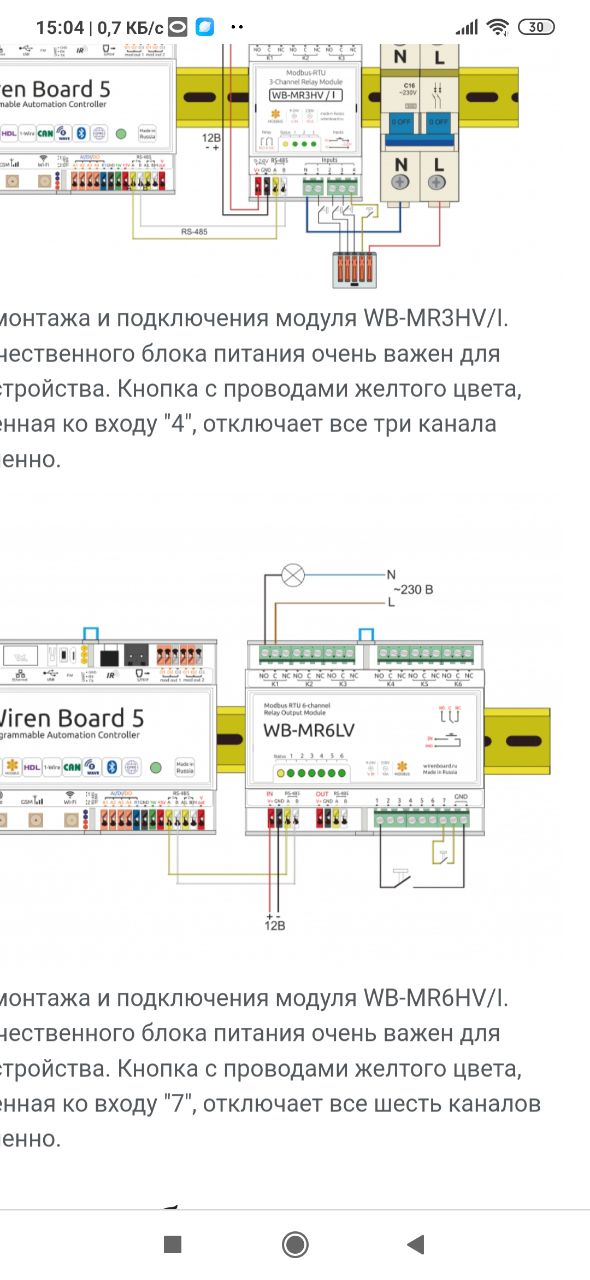

Посмотри у реле есть управляющие входы и выходы на нагрузку
AS
AS

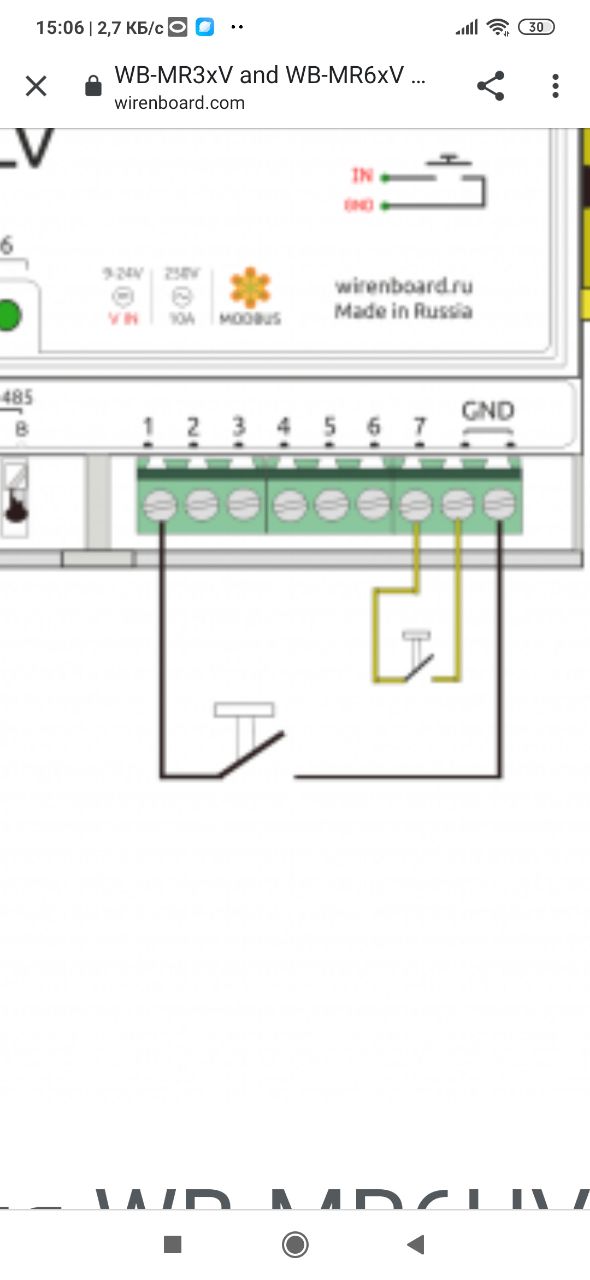

0 с gnd замыкаешь, что-то происходит на первом реле
AS
И тд
AP
т.е. я соединяю v out и gnd через кнопку?
AS
Вот эта пара и тянется до кнопочного выключателя, а от выходов к линии нагрузки. Провода от кнопки идут в щит, от нагрузки в щит
AS
AS
Вот же нарисовано.
AS
Дайте своему электрику и он разберется.
AP
ну так не интересно, надо же сначала самому понять)
AP
спасибо за помощь, думаю методом тыка дома уже добью
AS
Метод тыка начнется, когда его нужно будет между режимами переключать)
AP
не будем о грустном) мне бы пока основы электрики освоить...
AP
а ксати само реле запитывать надо отдельно или можно от контроллера?
AS
а ксати само реле запитывать надо отдельно или можно от контроллера?
Лучше отдельно, или параллельно.
AS
Так как при выключении включении света, релюшки стартуют очень и очень быстро, в отличии от контроллера.
