Приветствую знатоков!)

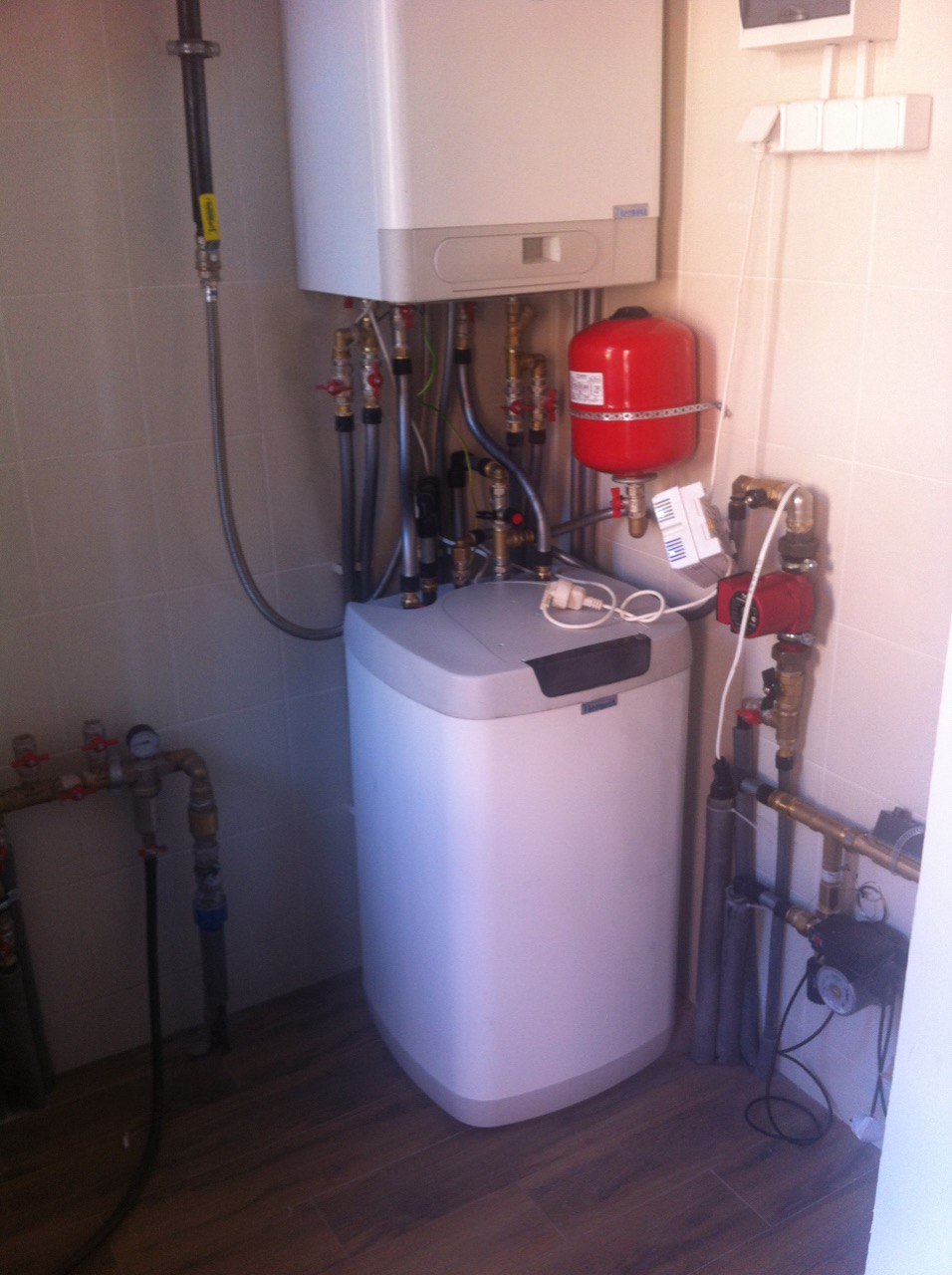

Таунхаус, 2 этажа. Газовый 2-х контурный котел BAXI 24 квт. Идет ремонт перед заселением.
Для уменьшения провала температуры горячей воды при разборе, же смонтирован электрический бойлер 100 литров с краном байпаса (только для необходимости ремонта бойлера (обход). В исходном состоянии кран закрыт, бойлер включен, горячая вода от котла к потребителям при расходе идет через бойлер.)
Купил электрические полотенцесушители. Но возникла идея, раз бойлер все равно постоянно работает, поставить обычные водяные полотенчики и циркуляционный насос WILO Star-Z NOVA A (со встроенными клапанами). Тем самым обеспечив работу полотенчика всегда и уменьшить время подачи горячей воды из кранов ГВС.
Вот нарисовал схему, покритикуйте ее, верно или нет? (на схеме показаны обычные тройники, может быть где то надо клапаны ставить?)
Мне кажется ваша схема неправильна в корне. У вас в котле один контур Отопление, один гвс. Если вы поставили бойлер косвенного нагрева то нагревательный элемент бойлера запитывается в контур воды. В бойлер входит холодная и выходит горячая. + есть труба рециркуляции в бойлере
