Есть такая штука, может кто пользуется,  так вот задача, управление идёт фазой, а у меня один из выключателей- проходной  из 3-х  мест.  Все норм, когда замкнута цепь и на S1(S2) 230V, но когда выключено, то получается длинная линия (разные проходные выключатели если отключить) подключена к входу и тут уже  наводится от ~10В до 20В (вход высокоомный 375кОм). Соответственно вход не работает. Самое очевидное сделать вход низкоомный, но в выключателе нет места, и как 230В в тепло рассеивать когда будет включено, ферриты и ёмкости не помогают... Чет я туплю, может кто с подобной проблемой сталкивался?😟

Вы имеете ввиду что у вас вход срабатывает от наводок?

Как вы сопротивление входа узнали?

Да

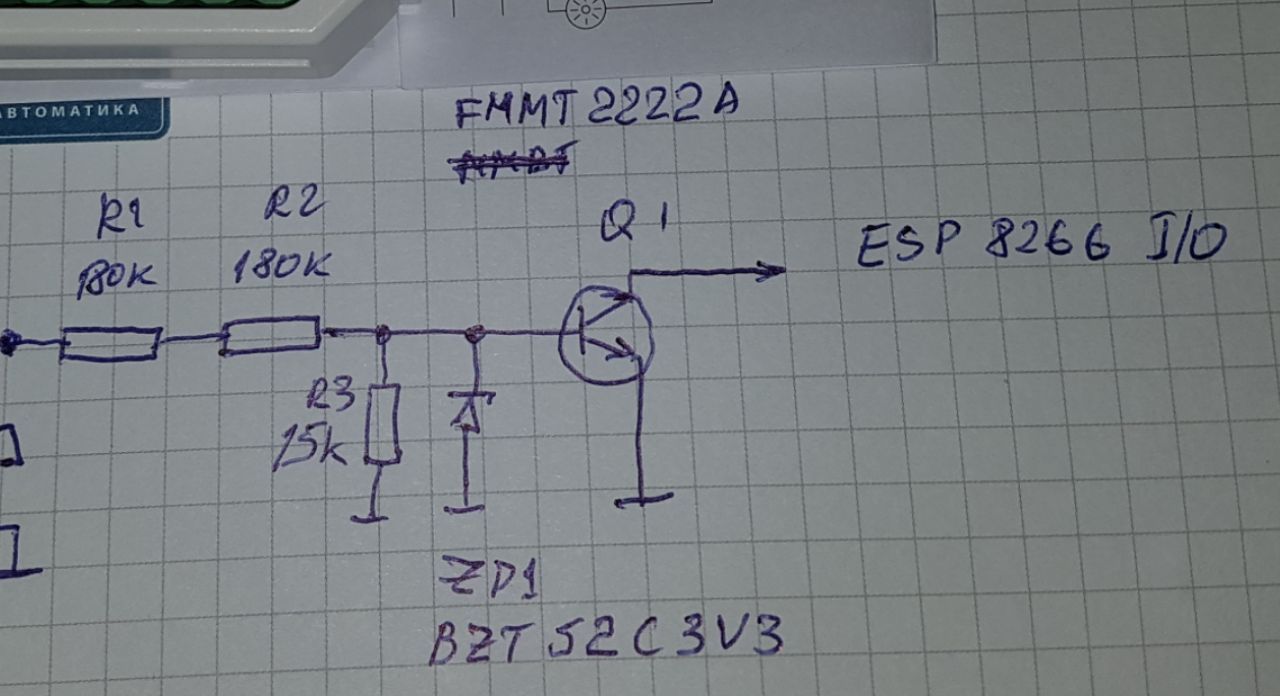

Разобрал, и схему нарисовал входного каскада

Я не учитываю что активное сопротивление рабочего стабилитрона будет 600 Ом. По грубому.

R3 можно поменьше сделать, к примеру. Либо Q1 с меньшим коэф. усиления поставить

Напрашивается переделать линию по управлению нейтралью и подтянуть к фазе, а нейтралью шунтировать

Да тоже думал о этом

только за мощностью на резисторах следить надо

Да это понятно...

R3, в принципе если сильнее подтянуть к корпусу базу... нужно посчитать!

Спасибо за идею! Точно ступил и не подумал о этом
