2020 April 20

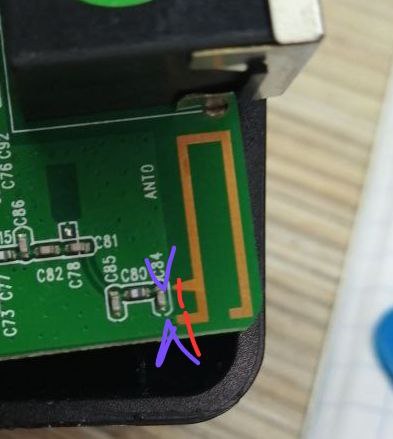

Добрый день всем, подскажите пожалуйста вот есть такой wifi репитер хочу к нему сделать внешнюю антенну, куда лучше подпаивать центральную жилу?

12:29пожаловаться #2

Aleks Rav

там где и планарная антенна подключена. где земля, туда экран.

12:32пожаловаться #3

эту антенну отрезать.

12:32пожаловаться #4

неочевидно, получится ли согласованное подключение, но других вариков не вижу.

12:33пожаловаться #5

там где и планарная антенна подключена. где земля, туда экран.

Прям совсем на выход той антены, видел для других роутеров, что вместо конденсатора подключают

12:33пожаловаться #6

Aleks Rav

Прям совсем на выход той антены, видел для других роутеров, что вместо конденсатора подключают

х.з. на счёт вместо, но к ноге кондёра, да.

12:34пожаловаться #7

х.з. на счёт вместо, но к ноге кондёра, да.

Ну вот про это и имел ввиду, может здесь тоже нужно куда то к ноге?

я думаю на C81, в конце мне кажется именно согласование антенны

12:37пожаловаться #10

а рядом с с78 планировался разъем

12:37пожаловаться #11

я думаю на C81, в конце мне кажется именно согласование антенны

Вот я тоже на счёт него думал

kaktys Германский in SmartHome

12:37пожаловаться #12

kГ

я думаю на C81, в конце мне кажется именно согласование антенны

Это в любом случае будет лотерея, согласование на глаз не угадать, и может с внешней антенной стать только хуже

12:38пожаловаться #13

aurodionov in SmartHome

еще можно посмотреть в даташите на чип

12:39пожаловаться #14

я думаю на C81, в конце мне кажется именно согласование антенны

а, возможно.

12:39пожаловаться #15

поэтому лучше не резать а выпаять емкость и подключиться

12:39пожаловаться #16

поэтому лучше не резать а выпаять емкость и подключиться

На 81, все таки?

12:39пожаловаться #17

попробуй оба варианта

12:39пожаловаться #18

поэтому лучше не резать а выпаять емкость и подключиться

Повернуть тогда в положение c78?

12:40пожаловаться #19

да
