MS
Если я датчики вот так (последовательно) соеденю, это лучше, чем просто звездой? Или пофигу.
Size: a a a
2020 March 22
MS
А то щас звездой 4 датчика... и иногда , то +130 , то -100 градусов кажут... подтянуты через 4.7к. Датчики неоригинал , это точно.
IG
А то щас звездой 4 датчика... и иногда , то +130 , то -100 градусов кажут... подтянуты через 4.7к. Датчики неоригинал , это точно.
Насколько помню, звездой нельзя 1wire, нужно шиной. Так что имеет смысл попробовать перекоммутировать. И подтяжку в конце шины ставить. И может быть не 4.7к, а меньше, опытным путём.
MS

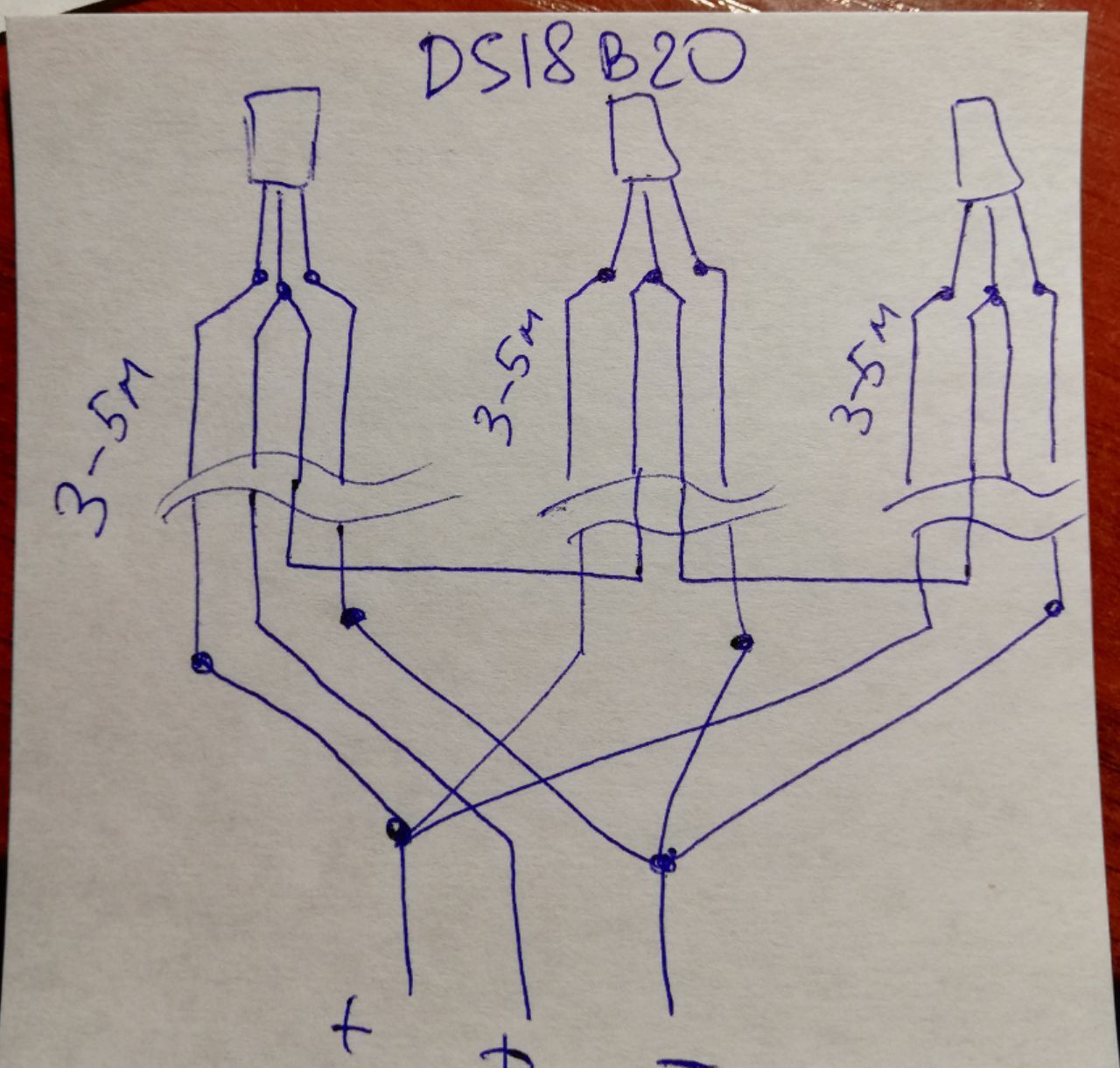

думал расстояние небольшое и прокатит... Видимо перекомутировать буду, как на рисунке.
Сопротивление точно на конец линии, а не на начало?
Сопротивление точно на конец линии, а не на начало?
AT
"Небольшое" это сколько?
MS
"Небольшое" это сколько?
3-5 метров от звезды до датчика.
AT
Рисунок очень странный. У тебя питание уже разведено, чтоль?
MS
Рисунок очень странный. У тебя питание уже разведено, чтоль?
4 провода идет до датчика
1 +
2 дата
3 дата
4 -
1 +
2 дата
3 дата
4 -
MS
Щас они все соеденены в звезду, но могу перекомутировать, как на рисунке нарисовал.
так как провод залит вместе с датчиком.
так как провод залит вместе с датчиком.
AT

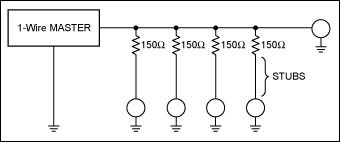

В качестве попытки спасти звезду: попробуй поставить на каждую линию данных последовательно 100-150 Ом
MS
это точно не для паразитного питания?
у меня то питание обычное, не паразитное.
у меня то питание обычное, не паразитное.
Д
Щас они все соеденены в звезду, но могу перекомутировать, как на рисунке нарисовал.
так как провод залит вместе с датчиком.
так как провод залит вместе с датчиком.
Если датчики рядом, то линия возможно будет короче. Если нет то длинней. А по коммутации разницы никакой нет.
AT
это точно не для паразитного питания?
у меня то питание обычное, не паразитное.
у меня то питание обычное, не паразитное.
Нет, это попытка борьбы с отражениями. Но на 3-5м отражений толком быть не должно
AT
Или забей и реализуй последовательное многократное чтение с выбросом сильно отличающихся значений
Ю
4 провода идет до датчика
1 +
2 дата
3 дата
4 -
1 +
2 дата
3 дата
4 -
А питание сколько вольт?
MS
Пробывал и 5в и 3.3в
MS
У меня megad2156
