2020 March 21
AS

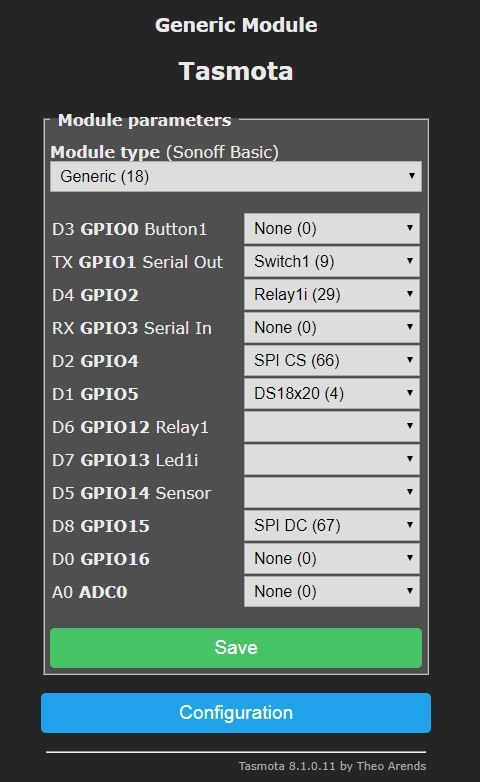

a в тасмоте как настроено?

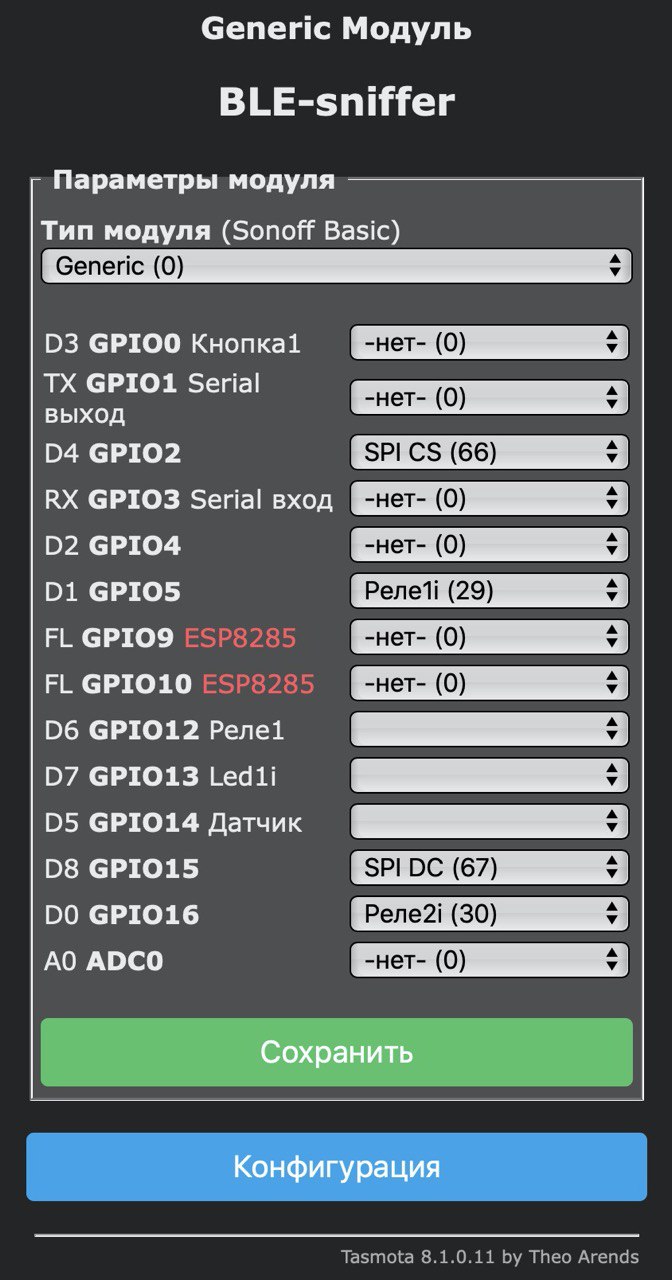

у меня вот так (MISO, MOSI - аппаратные).. в конфиге задается только подключение CE и CSN/CS
D

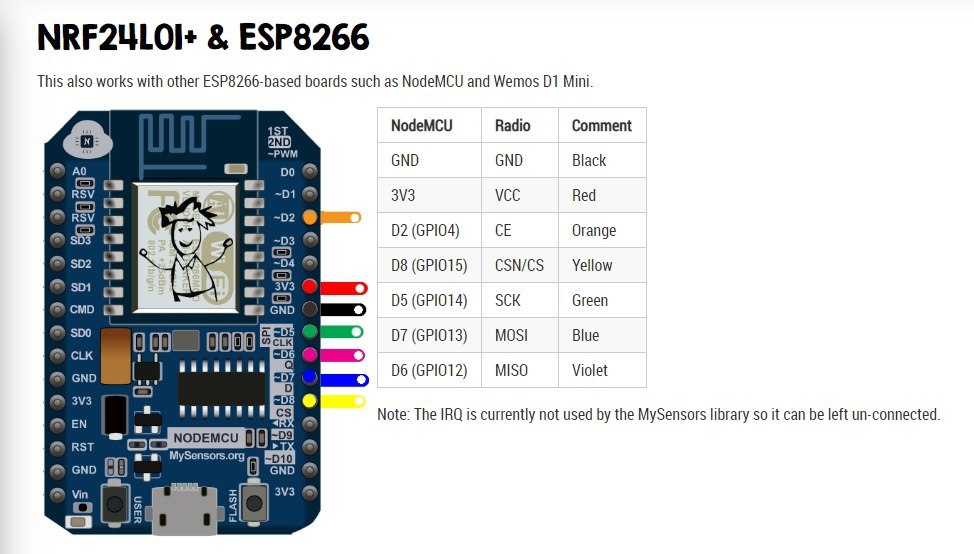

подключать как я нашел

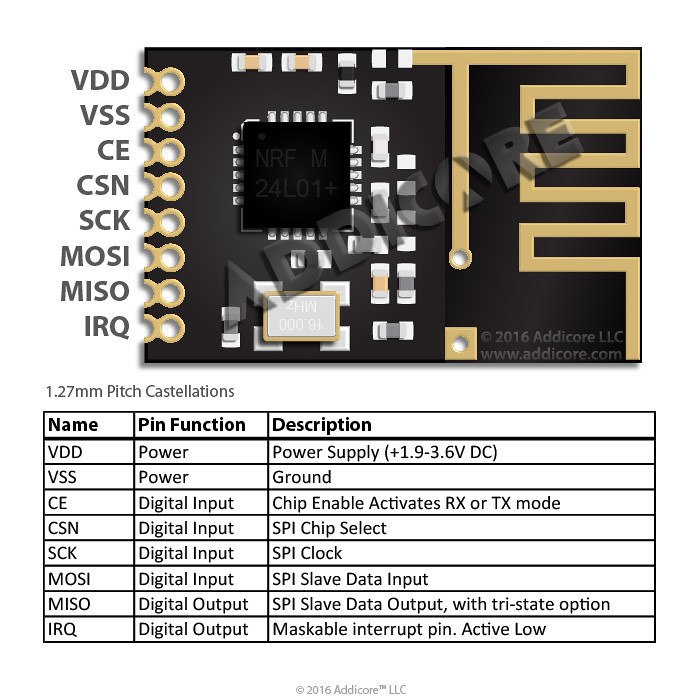

/* PINOUT
nRF24L01 from pin side/top:
-------------
|1 3 5 7 |
|2 4 6 8 |
| |
| |
| |
| |
| |
-------------
1 - GND blk GND
2 - VCC wht 3V3
3 - CE orng 9
4 - CSN yell 10
5 - SCK grn 13
6 - MOSI blue 11
7 - MISO viol 12
8 - IRQ gray 2
/* PINOUT
nRF24L01 from pin side/top:
-------------
|1 3 5 7 |
|2 4 6 8 |
| |
| |
| |
| |
| |
-------------
1 - GND blk GND
2 - VCC wht 3V3
3 - CE orng 9
4 - CSN yell 10
5 - SCK grn 13
6 - MOSI blue 11
7 - MISO viol 12
8 - IRQ gray 2
irq вообще не нужен..
AS
MOSI (NRF) -> GPIO13
AS
MISO (NRF) -> GPIO12
AS
SCK (NRF) -> GPIO14
AS
CE и CSN - на любые свободные пины ESP
AS
да ну.. там же стандартный (если ноги торчат)
AF
да ну.. там же стандартный (если ноги торчат)
AS
AS
ага, вот тут да, мелковат ;)
AF
ага, вот тут да, мелковат ;)
ага, если учесть что на esp8266 уже чуть мельче обычного)
AS

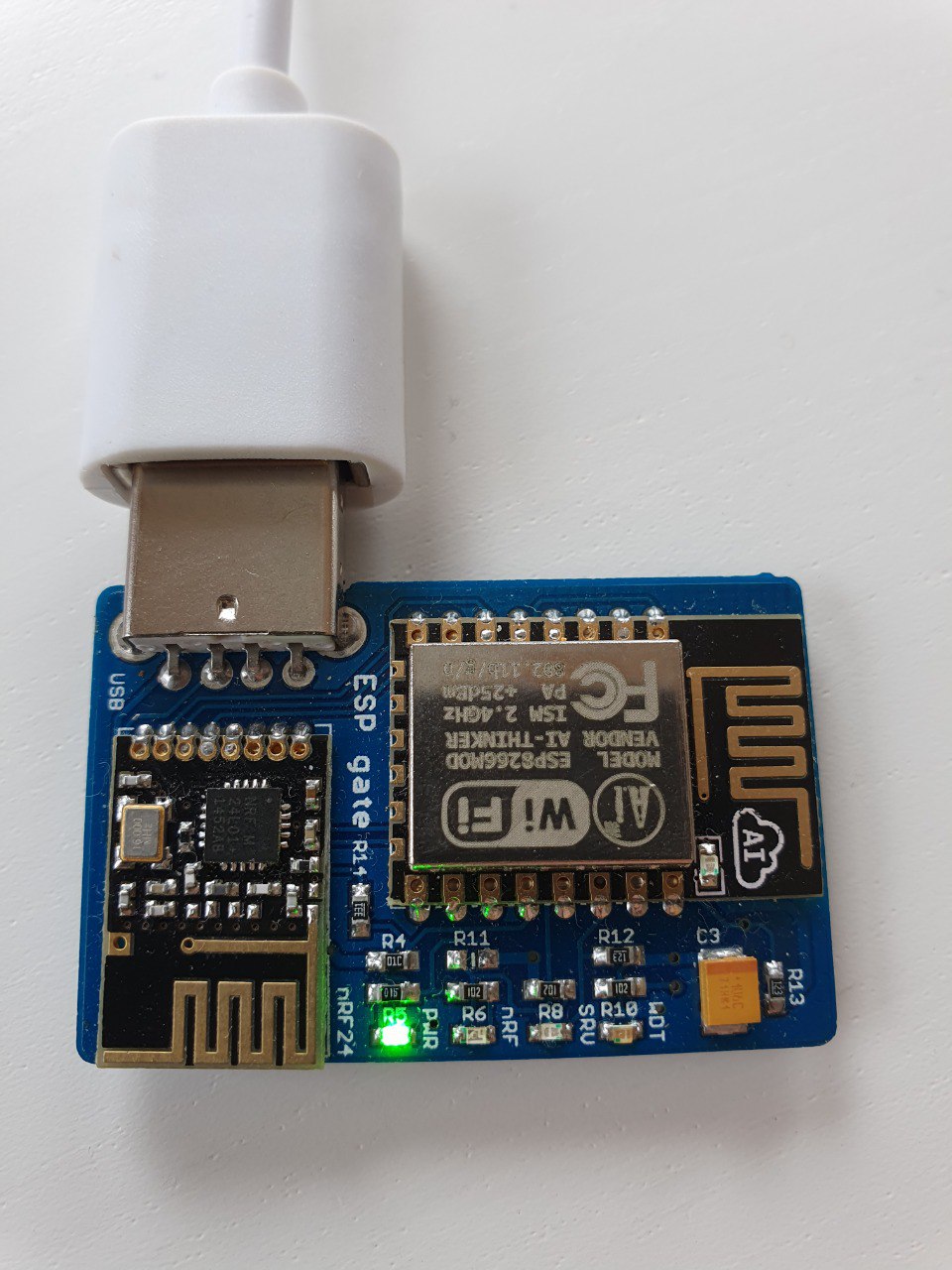

Кстати, на моем фото девайс - шлюз, разработанный больше 3 лет назад, оказался актуален под текущую задачку
AS
если будет интерес - выложу полную схему, герберы и т.п.
