Привет, народ. Есть дисплей QG-2864KMBEG01 на шлейфе. По даташиту питается от внешнего источника 9 вольт... К слову этот же дисплей пихают в ардуиновские модули. Как так? Если в этих модулях нет преобразователя, то как тогда заипитать этот дисплей?
D
9 там может быть только для подсветки ?
D
а для остального 5 или 3.3
L
Подписано как внешнее питание
D

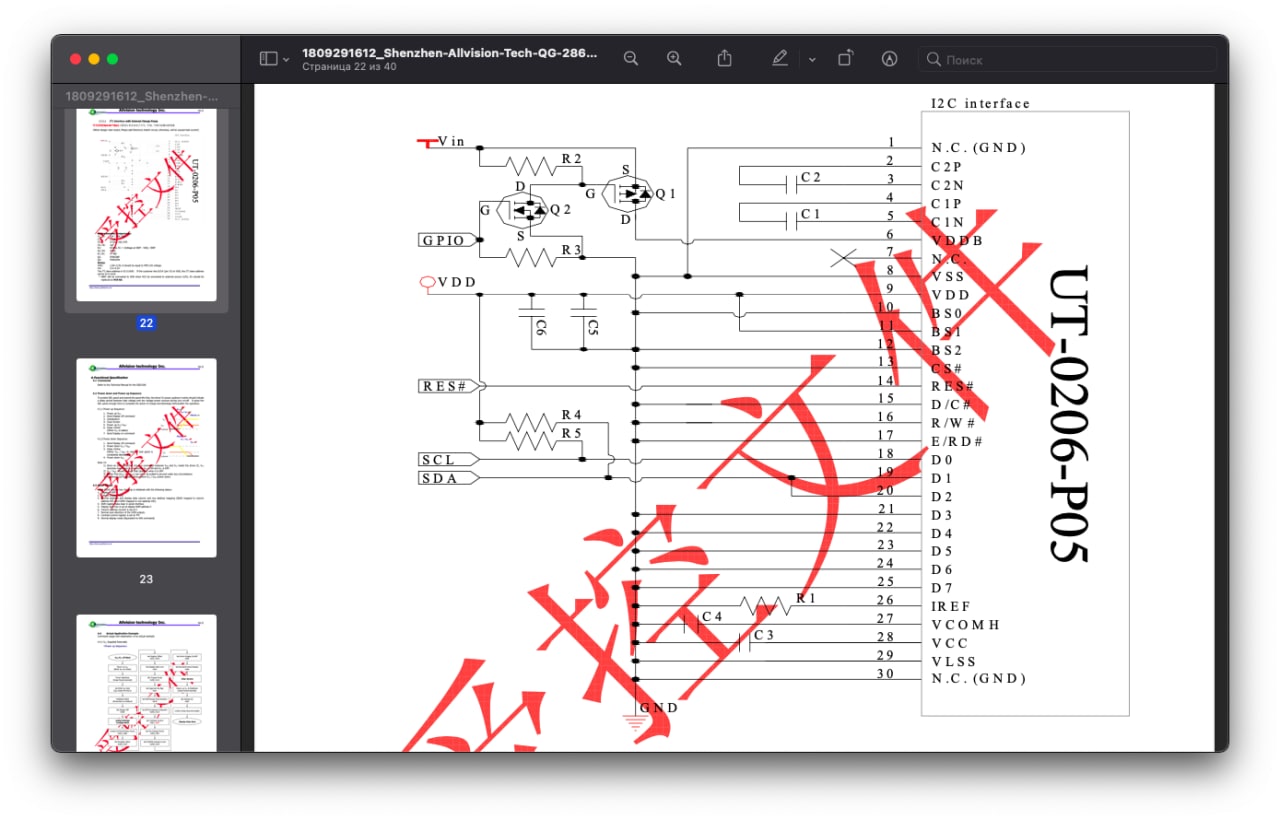

так вон же транзисторы
L
они же не умножат напряжение
D
это согласование уровней :)
L
просто прикол в том что китайцы в i2c модулях как-то без этого обходятся
D
из схемы предполагаю что GPIO двунаправленный, а остальные - только на вход
DZ

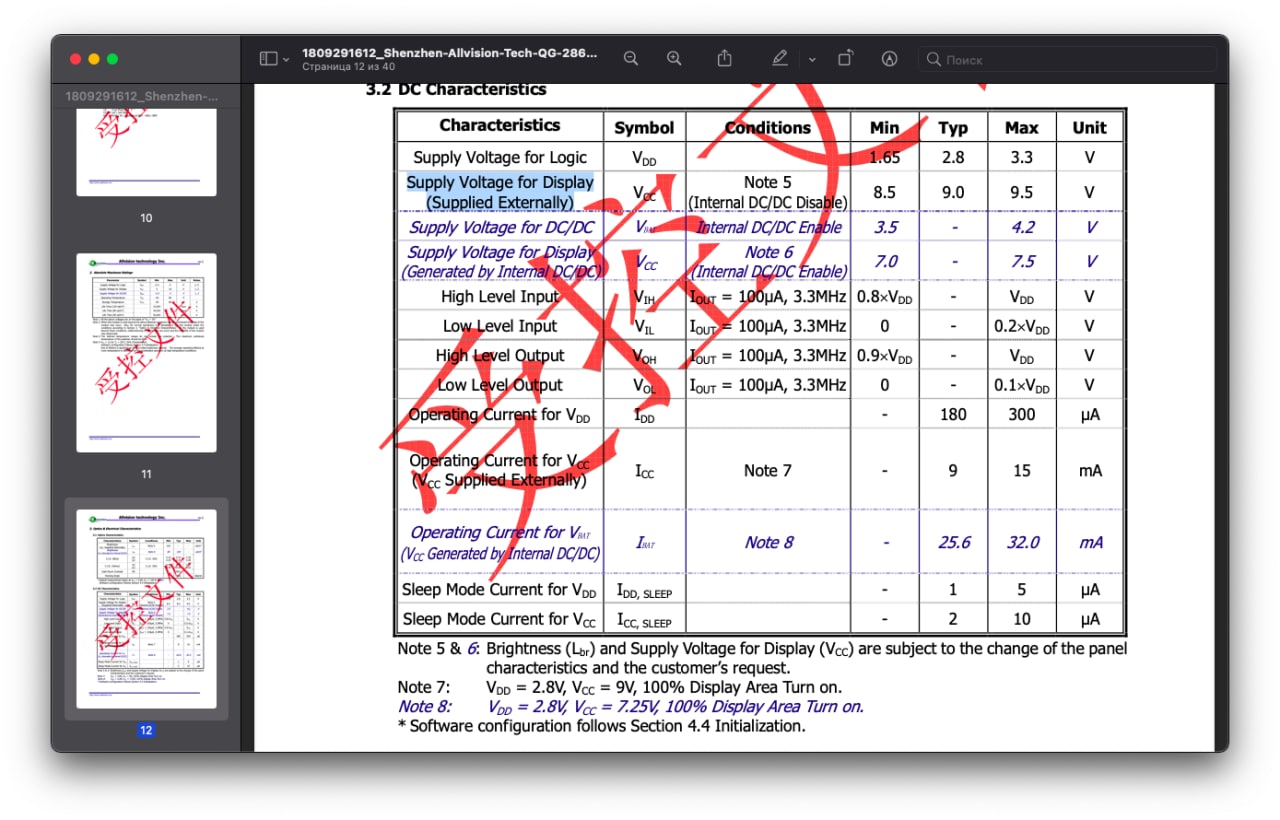

Там же черным по белому написано - Dc/Dc disabled далее строка для enabled
DZ
Для развертки картинки часто нужно высокое напряжение, 10-20в это норма.
L
те на vin и vdd можно подавать 3.3в?
DZ
Там все написано. Все зависит от вашей задачи
L
вывод данных на дисплей очевидно же
DZ
Если вам пофигу на пульсации от его dc\dc то да, врубаете в регистрах dc\dc встроенный и радуетесь
DZ
Иногда есть условно 12в готовых и тогда логичнее их завести через линейник.
L
Спасибо. 12в в схеме не предусмотрено, все на 3.3v
DZ
Это условно, если у вас ЭКГ аппарат или еще что то. В 99% задач люди вешают все на 3.3 и используют встроенный dc\dc.
