И
Один на 100 мкФ нашел в плате, смогу выпять его. На 10 пока ищу, может быть из этих желтых подойдет какой-нибудь? Я так понимаю NF это нано фарады?
Электролиты можно любые на 10 мкФ или больше. И напряжение 6.3В или выше
Size: a a a
2021 February 07
AK
Блин, я думал они подойдут для моих схем.. А без конденсаторы 1117 нельзя подключить?
ставь самый большой 470, если место позволяет то все 5 штук паралельно. Если не позвоялет то два хватит.
У 1117 на выходе должны быть конденсаторы, вроде как от 1 мкФ производитель советует
У 1117 на выходе должны быть конденсаторы, вроде как от 1 мкФ производитель советует
И
Один на 100 мкФ нашел в плате, смогу выпять его. На 10 пока ищу, может быть из этих желтых подойдет какой-нибудь? Я так понимаю NF это нано фарады?
223 это типа 22 * 10^3 пФ или 22000 пФ или 22 нФ
И
Ещё можешь посмотреть на платах у себя тантал, обычно оранжевые прямоугольники
AK
а блин, нужен на 22 мкФ минимум
И
Andy Korg
а блин, нужен на 22 мкФ минимум
Можно и керамику 4.7 мкФ, ёмкость не единственный параметр кондера же
И
При чем в идеале туда как раз тантал или керамику
AK
Можно и керамику 4.7 мкФ, ёмкость не единственный параметр кондера же

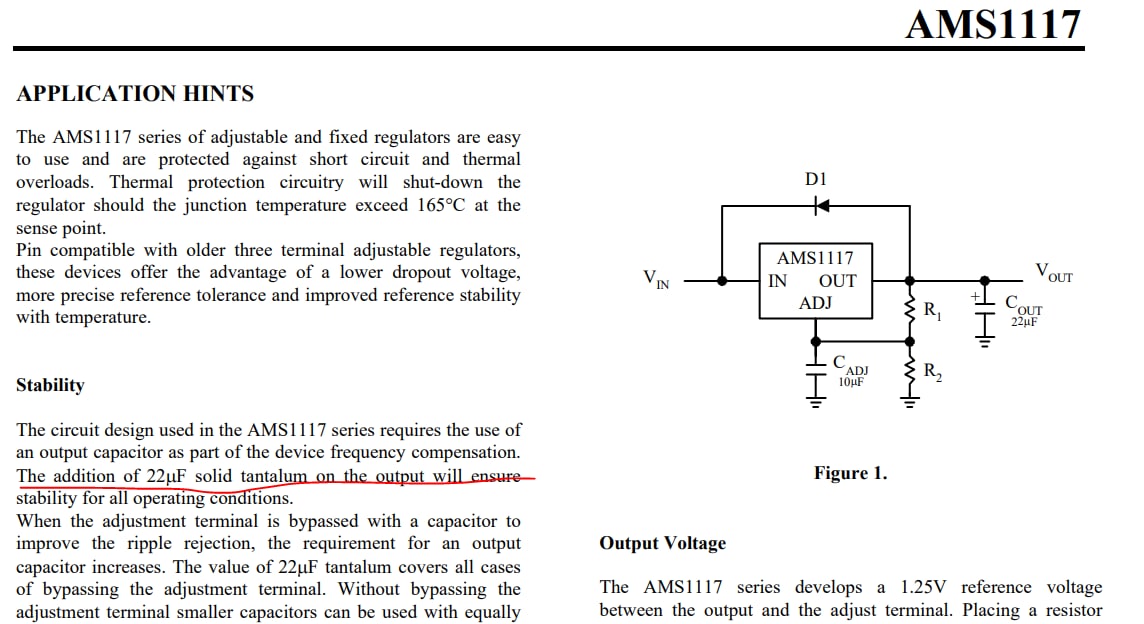

Конструкция схемы, используемая в серии AMS1117, требует использования выходного конденсатора как части частотной компенсации устройства. Добавление твердого тантала 22mF на выходе обеспечит стабильность во всех рабочих условиях. Когда регулирующий вывод обходится конденсатором для улучшения подавления пульсаций, требования к выходному конденсатору возрастают. Значение 22 мФ для тантала покрывает все случаи обхода клеммы настройки. Без обхода регулировочной клеммы можно использовать меньшие конденсаторы с одинаково хорошими результатами. Чтобы гарантировать хорошую переходную характеристику при больших изменениях тока нагрузки, конденсаторы емкостью порядка 100 мФ используются на выходе многих регуляторов. Для дальнейшего улучшения стабильности и переходной характеристики этих устройств можно использовать большие выходные конденсаторы.
И
100 мФ это сильно конечно
И
Ещё какие-то забывают про требование ESR, который тут таки критичен ёмкости. При чем у керамики он слишком мелкий и в идеале бы резистор последовательно ставить, у лита большой и длинные импульсы тока будут печальны, а вот тантал со своими 100-200 мОм самое то. Ну и не о каких мФ речи конечно не идёт
И
На счёт кондеров и линейников вот кратко и понятно: https://tqfp.org/circuit-design/pochemu-stabilizatory-ne-druzhat-s-keramicheskimi-kondensatorami.html
И
Хотя опять же для прошивки подозреваю можно вообще ничего не ставить и прошьет, а вот когда вафля заработает уже импульсный ток надо будет откуда-то обеспечить
+
😁, кто нибудь пользовался программой resistor scaner?) Может если пользовались, оценку дадите? ... Я не автор, для себя интерессно
С🥔
Хотя опять же для прошивки подозреваю можно вообще ничего не ставить и прошьет, а вот когда вафля заработает уже импульсный ток надо будет откуда-то обеспечить
Т.е. попробовать можно попрробовать подключиться без кондеев?
VB

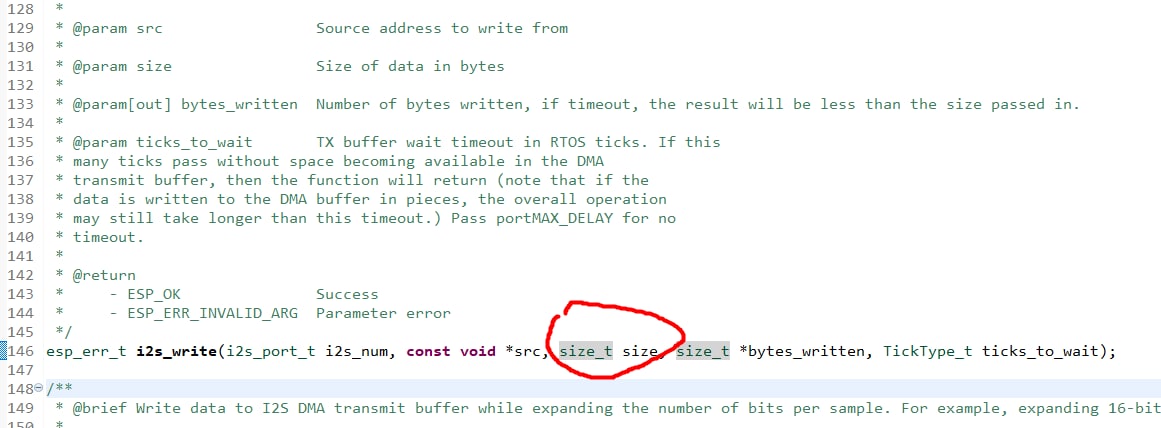

Всем привет. Вот не могу понять, что за size_t. Сколько байт максимум я могу через эту функцию за раз передать?)
VB

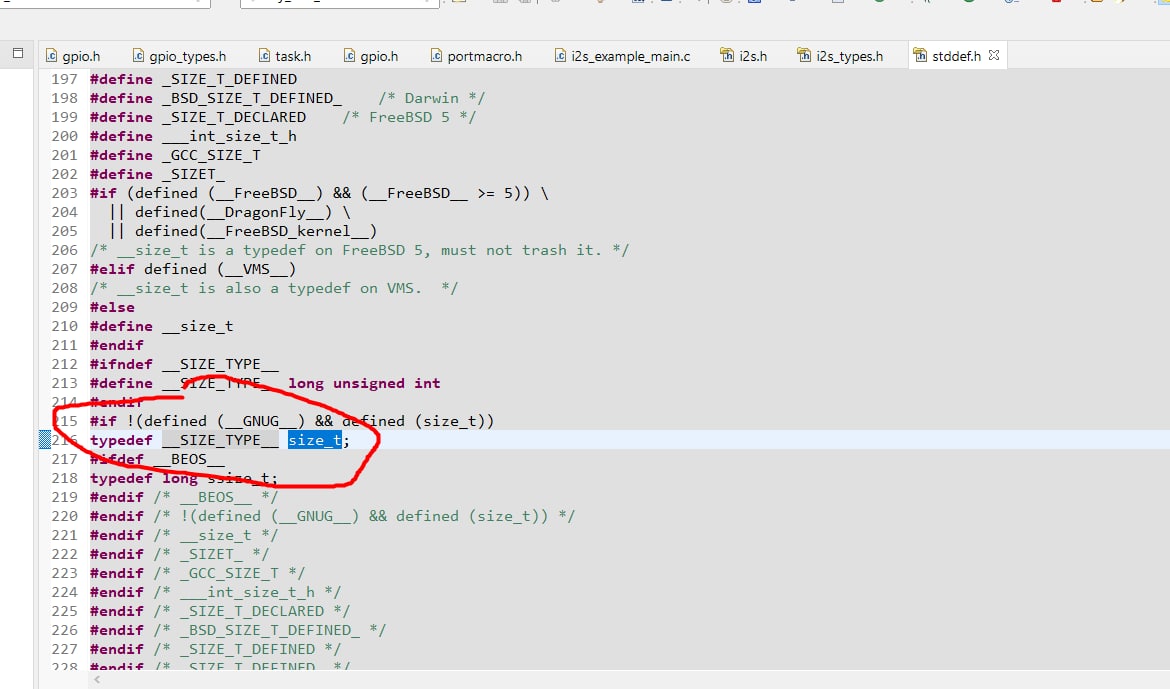

Когда перехожу по size_t дальше, попадаю в файл с объявлением типов, где никакой полезной инфы не получаю
VB
Дальше никуда "прыгнуть" не могу
VB
И сколько этот size_t: 16 бит? 32 бита? 64 бита?)
+
Когда перехожу по size_t дальше, попадаю в файл с объявлением типов, где никакой полезной инфы не получаю
А шо за beos?) Из человека в троли оформился?
VB
Ага, я очень невнимательный) Уже вижу на 3 строки выше того, что выделил
long unsigned int
long unsigned int
