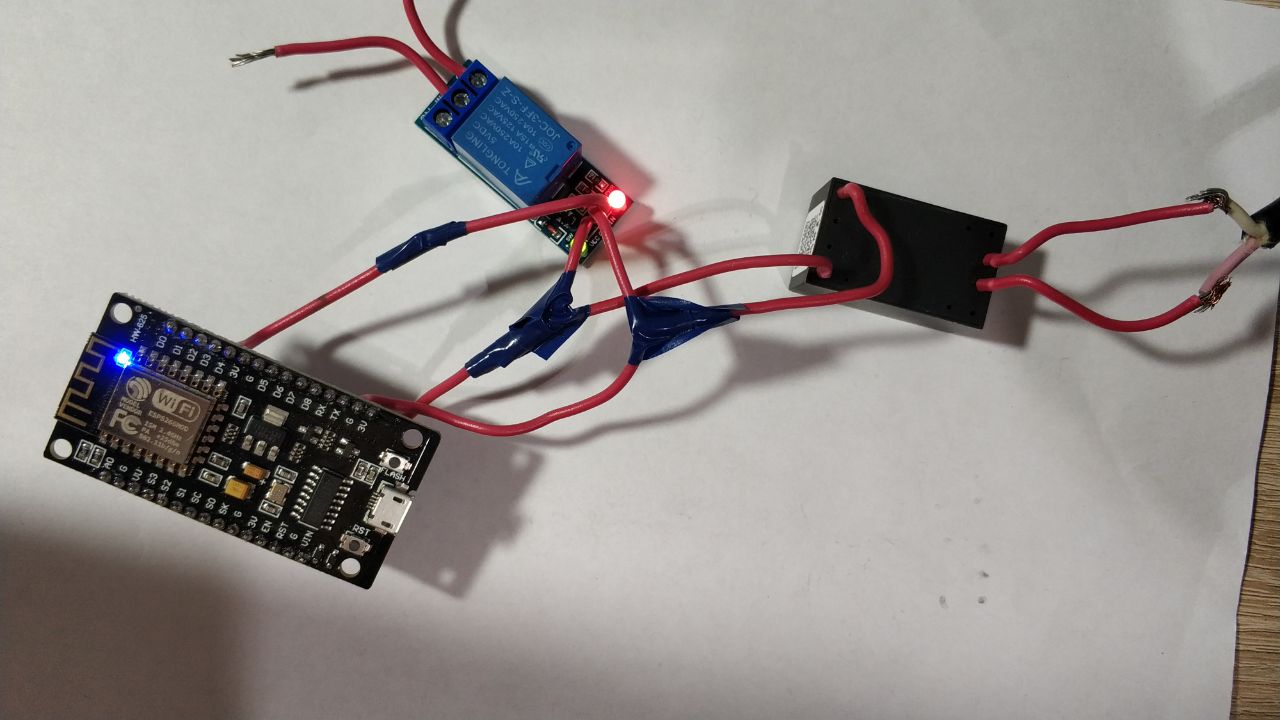

Здравствуйте, возникла проблема: реле не переключается.(первый проект). В скетче вместе с управляющим пином управляю светодиодом так что точно знаю какой сигнал сейчас идёт на реле. Подскажите пожалуйста, в чем проблема?
Size: a a a
2020 March 06
А

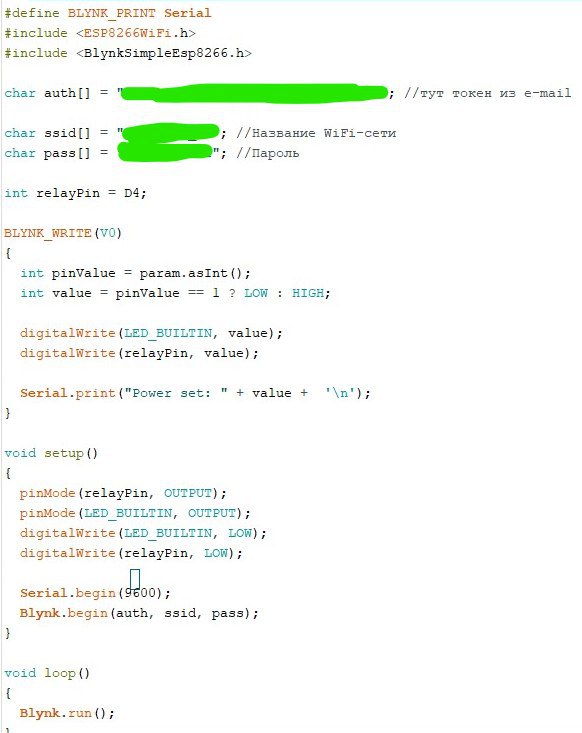

вот скетч
А
Если схема непонятна , то могу скинуть скрин из Fritzing
ВЯ
конечно работать не будет - нет синей изоленты на проводах 220в ))
А
Если я правильно понял, то это шутка?
ВЯ
ну конечно шутка
ВЯ
смотри соответсвие пинов на плате и проге
D4 - может быть совсем не D4 на плате
D4 - может быть совсем не D4 на плате
А
надеюсь на странице продавца на али есть пояснение к пинам
ВЯ
Василий Ярошенко
конечно работать не будет - нет синей изоленты на проводах 220в ))
а провода заизолируй....от греха подальше
А
номер после GPIO же означает int пина в IDE?
ВЯ
нет не означает
ВЯ
эти все соответсвия прописаны в заголовочных файлах - где то в библиотеках
ВЯ
попробуй так и указать GPIO2
А

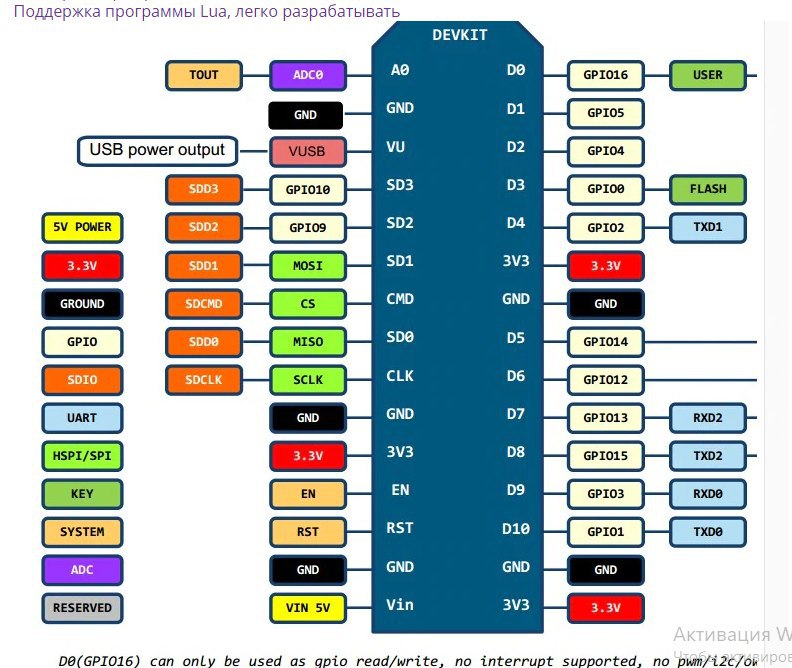

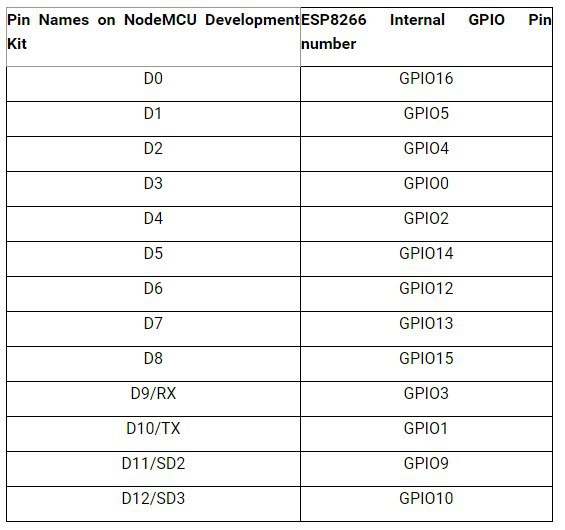

судя по этой картинке я все правильно указывал
ВЯ
тогда проверь отдельно - работает ли реле - отсоеденив вход реле - от платы и потыкав его на +3,3в или землю (разные реле бывают по управлению)
ВЯ
кстати на сколько твой DC/DC и куда ты его там подключил ?
А
подключил к 220 , он выдает 5
А
хмм, реле пашет
А
странно, на нужном пине всегда 1
ВЯ
сделай тестовую прогу что бы мигал светодиод + влючался твой вывод - и найди опытным путем - где он
