какой нахуй конденсатор
Size: a a a
2020 February 19
D
помоему там 0 на землю надо как в 8266, не?
D
а EN через резитор на +3.3
AM
Что тут нужно замкнуть, чтобы перевести в. DL (FLASH) mode? Запаял конденсатор на en/gnd все равно толку нет
https://github.com/espressif/esptool/wiki/ESP32-Boot-Mode-Selection - кажется тут ответ
AM
помоему там 0 на землю надо как в 8266, не?
угу, точно
AM
помоему там 0 на землю надо как в 8266, не?

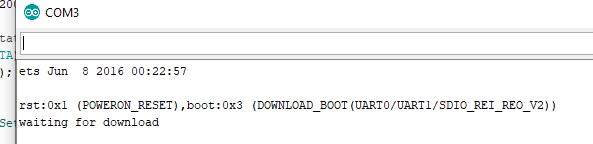

The ESP32 will enter the serial bootloader when GPIO0 is held low on reset. Otherwise it will run the program in flash. - так и пишут,оказывается
AM
так конденсатор тогда не нужен?
AM
EG
Про что конкретно я говорил: есть клоны nodemcu в которые не переходят автоматом в режим загрузки прошивки. в чем глюк нужна задержка переключения EN в high относительно момента переключения IO0 в Low. Вот для создания такой задержки приходится ставить конденсатор. все это относиться к esp32
h
Товарищи, мне нужно ESP8266 общей землей, подать 0 на другой девайс, на одну ногу. digitalWrite(pin,LOW) работает, но HIGH я не могу сделать, потому что хз что там на той стороне. Через резюк в 10кОм не пашет. Как выкрутится? Оптопара или есть идея лучше?
J
А чем оптопара не устроила если ты не знаешь что там
h
все устраивает, думал может есть идея лучше. какой резюк нужен на оптопару? 817
h
1кОм, уже где-то делал, нашёл
J
Он же токо ограничиваюший зависит от напряжения на мк.
h
ESP8266, я подбирал как-то. 1кОм подходит для GPIO
r
Товарищи, мне нужно ESP8266 общей землей, подать 0 на другой девайс, на одну ногу. digitalWrite(pin,LOW) работает, но HIGH я не могу сделать, потому что хз что там на той стороне. Через резюк в 10кОм не пашет. Как выкрутится? Оптопара или есть идея лучше?
Что значит - хз что?
r
И какая скорость нужна
r
1кОм, уже где-то делал, нашёл
3.3-(1...2,5)=2,3..0,8 падение на резисторе
/1ком =2.3...0.8 мка
/1ком =2.3...0.8 мка
r
Тупить будет нещадно
А

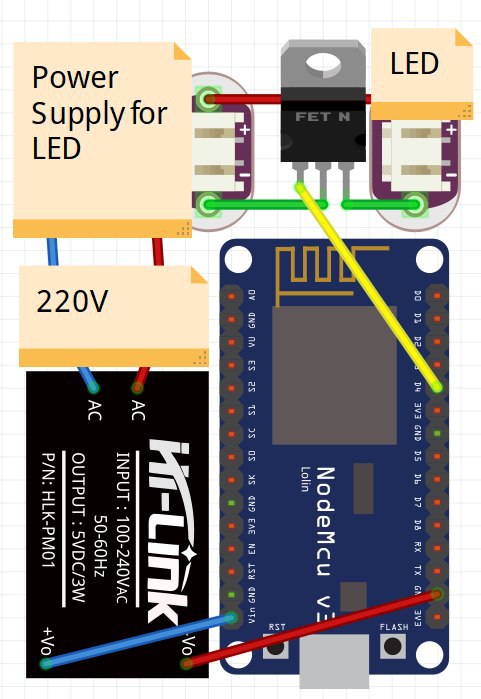

Да, 1. N-mosfet транзистор управляет низким уровнем напряжения, т.е исток-сток подключается в разрыв gnd, а чтобы он открылся нужно подать высокое напряжение. 2. Землю контроллера и транзистора нужно связать иначе не будет разности потенциалов.
Спасибо за ответ. Если я правильно понял, то схему нужно переделать в такую?
