Всем привет!

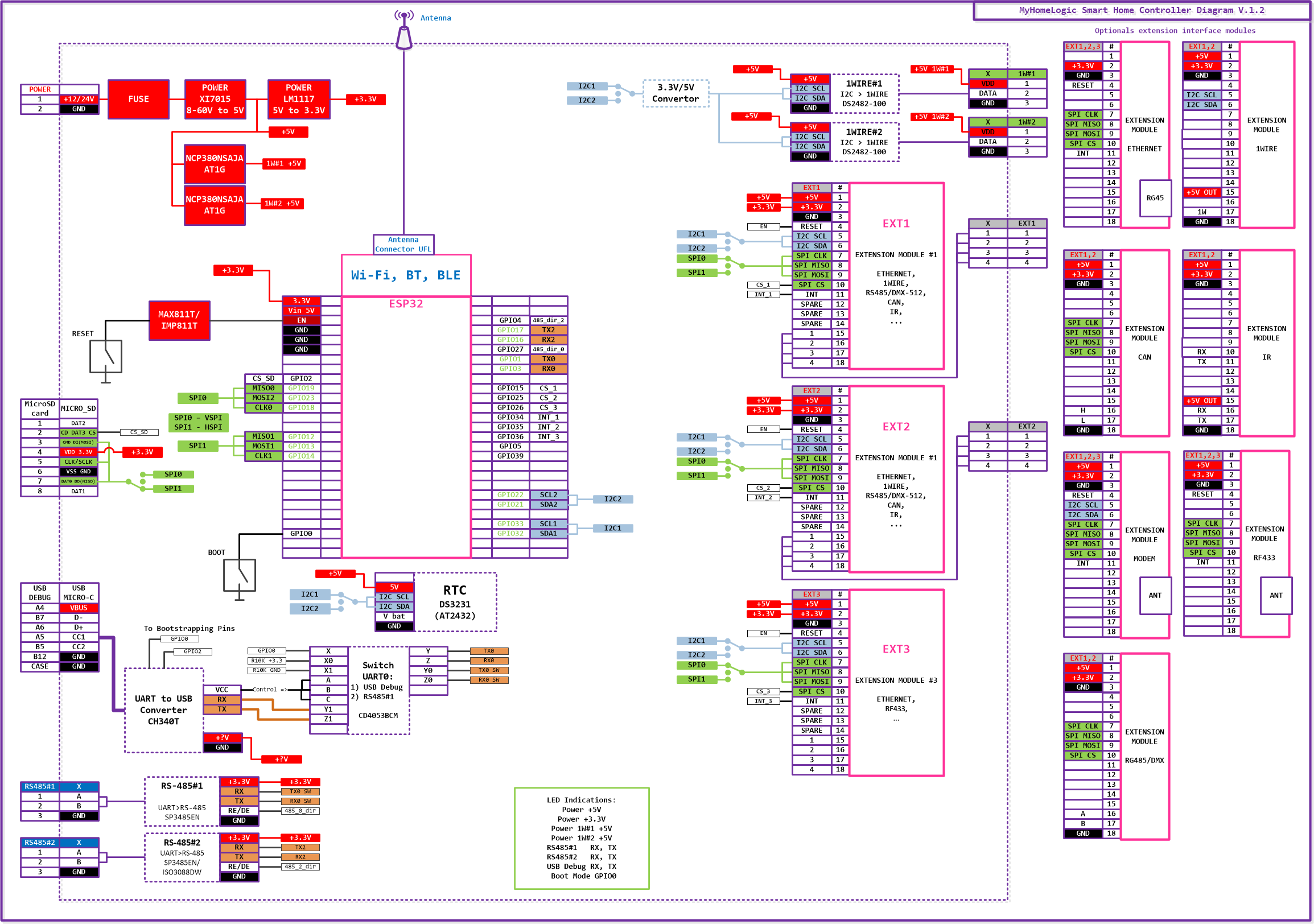

Разрабатываю контроллер с ESP32.
Помогите сделать узел Bootstrapping Pins.
Взял за основу схему OLIMEX ESP32-GATEWAY. Чип ch340g питается только от USB.
Выбрал из схемы все что касается пинов режимов загрузки. Хочу скопировать решение.
Согласно схемы, для ввода ESP32 в режимы Spi Flash boot и Download boot участвуют
пины gpio0 и gpio2 и еще пины микросхемы ch340g  RTS, DTR, RESET.
Важны подтяжки для Bootstrapping Pins.
Strapping pins:
GPIO 0
GPIO 2
GPIO 4
GPIO 5 (must be HIGH during boot)
GPIO 12 (must be LOW during boot)
GPIO 15 (must be HIGH during boot)
Они используются для перевода ESP32 в режим загрузчика или в режим перепрошивки.
Информация про ESP32-Boot-Mode-Selection: https://github.com/espressif/esptool/wiki/ESP32-Boot-Mode-Selection

Еще мне нужна автозаливка кода. Читал про с ней проблемы.
Писали что нужно конденсатор поставить на ногу GPIO0.
В схеме что не так с кнопкой Boot. Может еще что то не корректно?
Такой вариант схемы работать будет?

не понял, что ты хочешь сделать, но... конденсатор помогает 100%, и лучше вообще не использовать ноги, критичные к загрузке - потом проблем меньше.

про кондёр... не gpio0, a EN. наверно

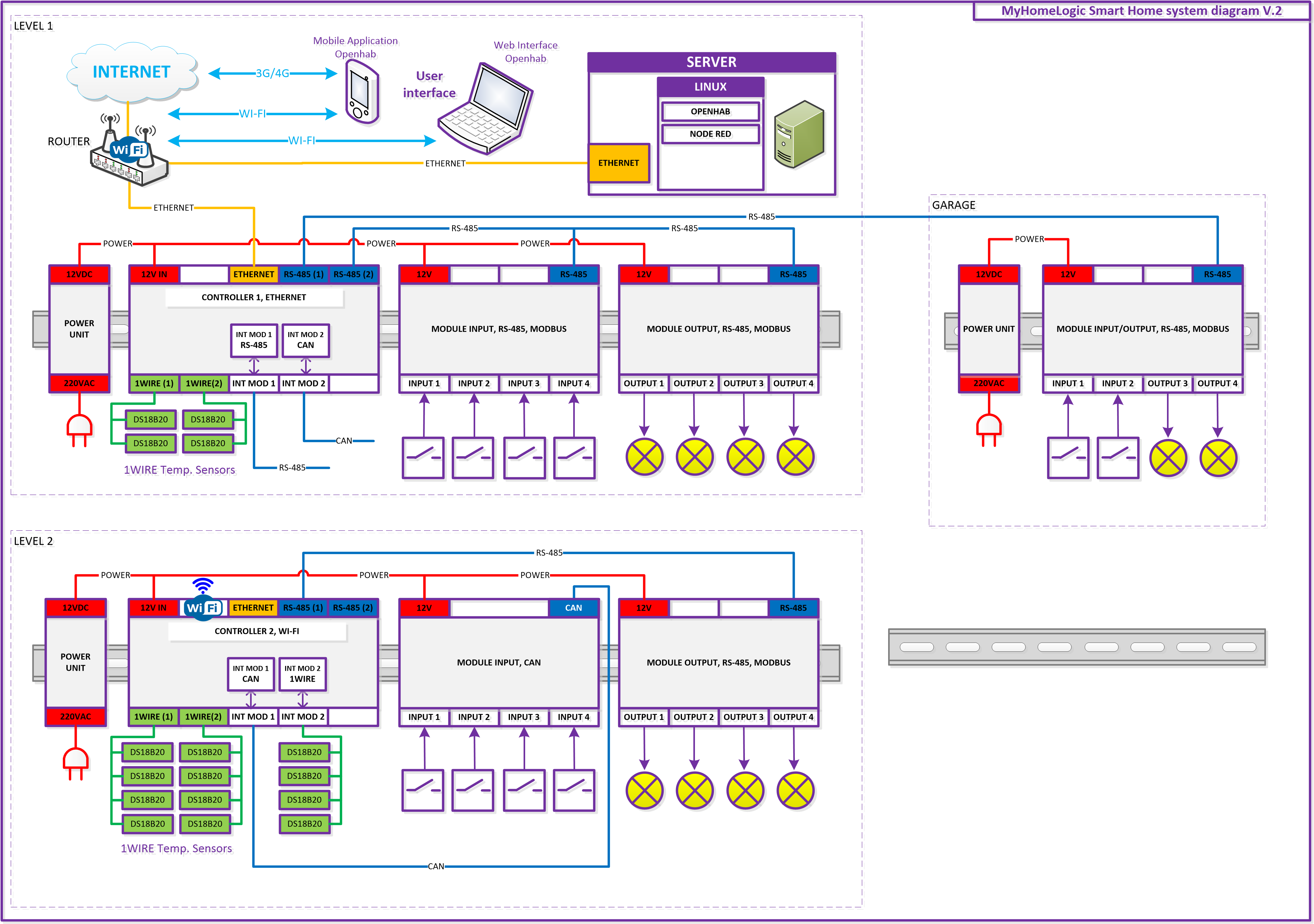

Контроллер с esp32 хочу сделать. Хочу что бы корректно работали все возможные boot, debug режимы.

суть контроллера?

назначение?

суть контроллера?

я бы тоже себе такую хотел, но... увы, чтобы так сделать, нужно деньги время здоровье, причем одновремено. дом уже строится или в проекте?

я бы тоже себе такую хотел, но... увы, чтобы так сделать, нужно деньги время здоровье, причем одновремено. дом уже строится или в проекте?

про кондёр... не gpio0, a EN. наверно

Проект дома есть есть. Стройка началась. Время есть что бы провода продумать и заложить.

шахты и магистрали делай для всего: электрика. вентиляция, канализация, трубы и т.д. чтобы в любой момент можно было новые провода протащить или перекоммутировать нагрузку.

Я электро механиком работаю. Провода заложу на все случаи, с избытком )

шахты и магистрали делай для всего: электрика. вентиляция, канализация, трубы и т.д. чтобы в любой момент можно было новые провода протащить или перекоммутировать нагрузку.

по закону Мэрфи - сколько не закладывай - где-то окажется в большом избытке, а где-то не хавтит стопудово

Сделаю большой шкаф на первом этаже.. На втором еще один поменьше. Все провода в шкафы сведу. Потом удобно будет коммутировать, экспериментировать.
