AO
Это мосфеты, положение изначальное прописано LOW, открывается HIGH
Size: a a a
2020 January 19
AK
Это мосфеты, положение изначальное прописано LOW, открывается HIGH
ага, тогда инвертировать и подтяжка при старте не будет мешать. Инвертировать либо ключем либо элементом НЕ
IZ
У меня осталось не так много свободных, может подскажите куда перекинуть два?
Для реле очень хорошо подходит раширитель портов MCP23017. Я сделал на нем. Если что пиши в ЛС
IZ
r
Ilia Zhirkevich
Для реле очень хорошо подходит раширитель портов MCP23017. Я сделал на нем. Если что пиши в ЛС
Для реле и 74hc595 вкатят замечательно
IZ
Для реле и 74hc595 вкатят замечательно
На вкус и цвет.......
r
Ilia Zhirkevich
Для реле очень хорошо подходит раширитель портов MCP23017. Я сделал на нем. Если что пиши в ЛС
1. Оверкилл: двунаправленный
2. I2C на два порядка медленнее SPI
3. Дороже и не везде есть
2. I2C на два порядка медленнее SPI
3. Дороже и не везде есть
r
В минусе - на I2C адресация есть, расширителей можно много навешать
ВЯ
на SPI можно гирлянду из 595х повесить хлть 50 хоть 200 и более штук
ВЯ
бегущие строки все видели - вот там так и сделано
SS
Для реле и 74hc595 вкатят замечательно
У расширителя портов вроде прерывания поддерживаются
ВЯ
представляю это - сработало прерывание а потом по i2c считываем состояние - со скоростью черепахи
ВЯ
может где и то и пригодиться конечно такое решение - но больно уж сомнительное оно (как по мне)
r
Ну st-шники в своих дискаверях в качестве расширителя портов stm32l152 втыкают...
SM
U
U

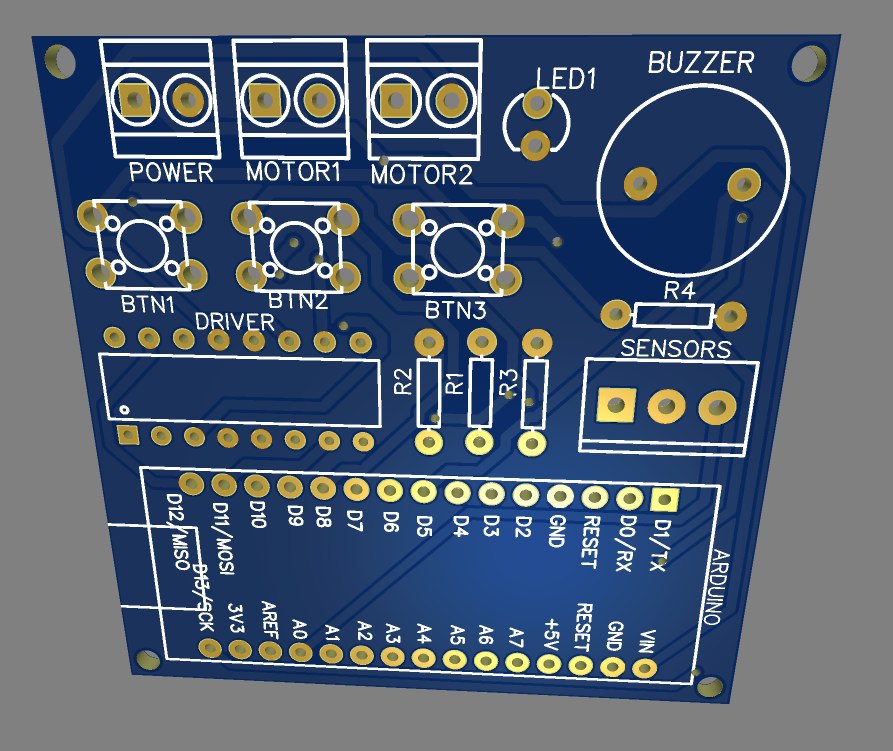

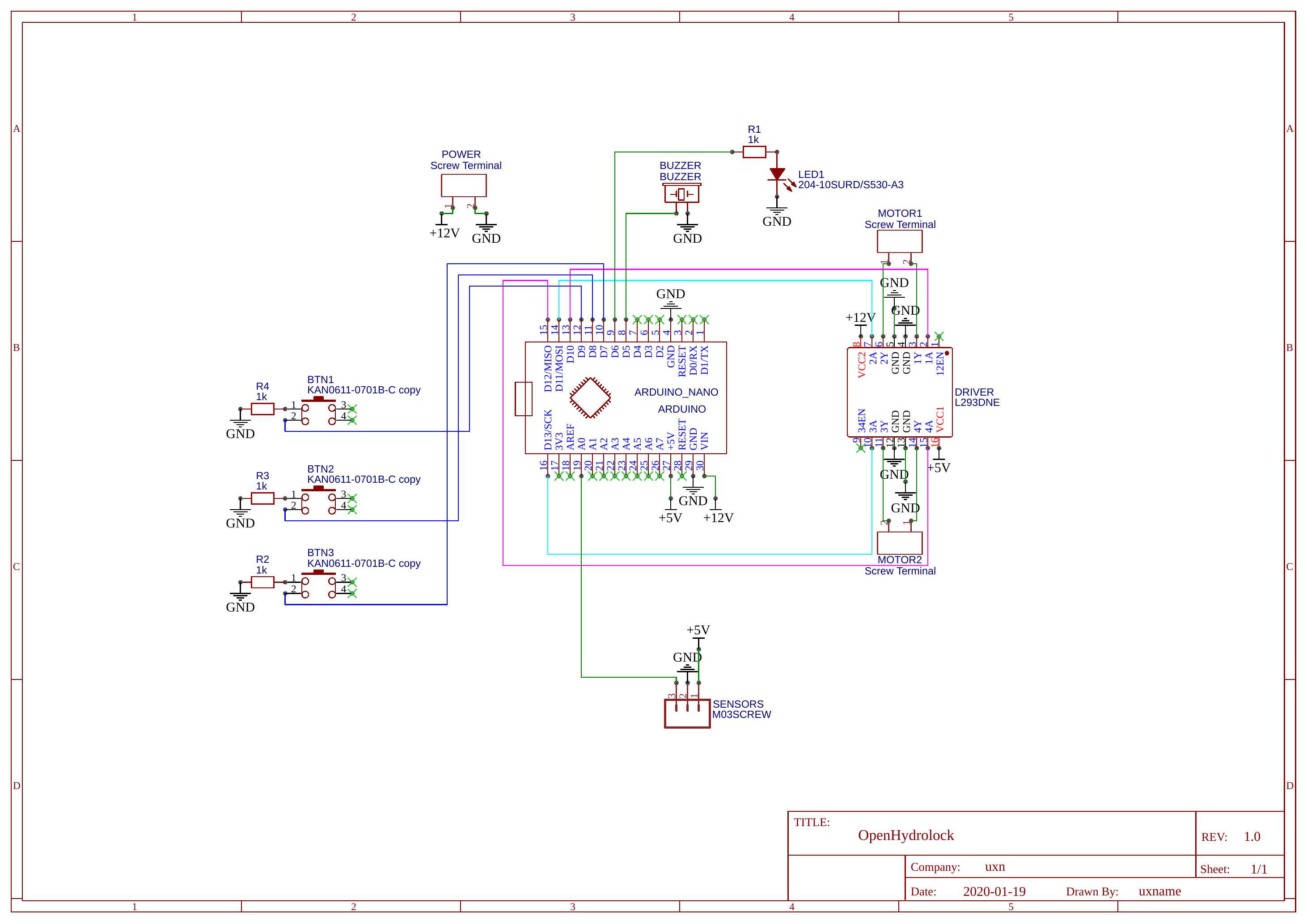

Зацените схему плз если кому не лень. По ней собираюсь плату печатать заказывать. Не знаю, что можно тут найти, но может кто опытным взглядом сходу увидит ошибки
U
Зацените схему плз если кому не лень. По ней собираюсь плату печатать заказывать. Не знаю, что можно тут найти, но может кто опытным взглядом сходу увидит ошибки
ВЯ
где ж хоть один блокировочный конденсатор?
GS
Kicad?
