SR
Однако ценник на эту штуку... Хотя для общего развития полезно знать что такое есть
Size: a a a
2019 November 21
SR
30р штука. дорого что ли?
L

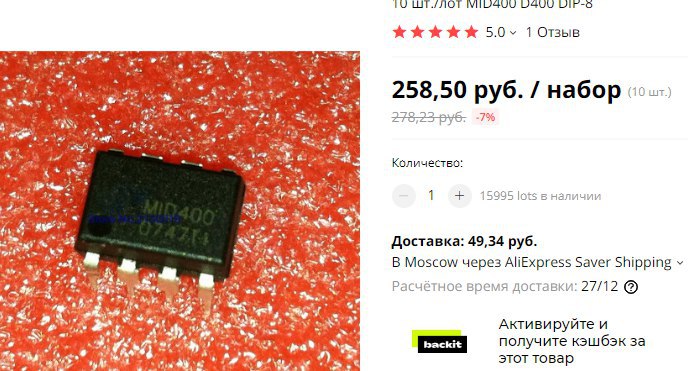

Я на chipidip смотрел, 360 рублей
L
Реле с катушкой на 220 хотел бы, но не встречал решений дешевле тех же 100руб, но тогда уж AC-DC оптически развязаный взять
Можно поизвращаться: диодный мост + делитель напряжения + оптрон = Профит :)
Мега дешево
Мега дешево
SR
можно и без диодного моста )
SR
резистор + оптрон + кондер для сглаживания
L
Тоже вариант, рублей в 20 выйдет :)
SR
Тоже вариант, рублей в 20 выйдет :)
с любого бп дохлого дернуть = 0р 😀
РК
Ладо парни, спасибо! В целом я понял вариант для себя, точнее подтвердил сомнения)
EG
Abu Yazid
Что то не понятно сколько он понимает протоколов ir
SR
Что то не понятно сколько он понимает протоколов ir
сколько угодно... все зависит от того, что туда прошить...
ВЯ
Господа, подскажите по электронике ?
Как проще всего снять сигнал о наличии AC напряжения ?
То есть интересует просто сам факт, есть напряжение на клеммах или нет.

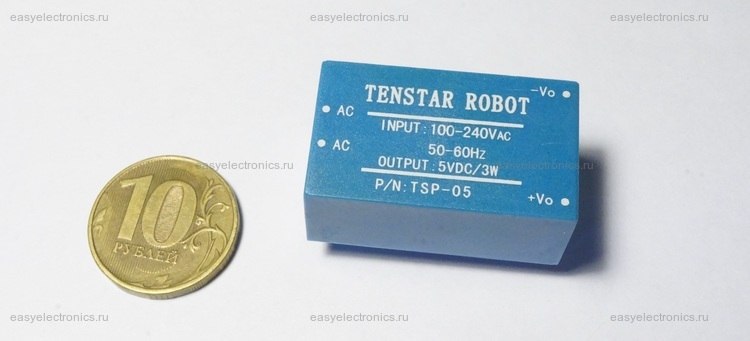

Видится какой-то странный вариант типа купить за 100руб самый дешёвый AC-DC 220v - 3.3v преобразователь... и если он запитан то на выходе будет 3.3. которые мы и отправляем на ножку мк... но что-то мне подсказывает что это какое-то извращение)
Как проще всего снять сигнал о наличии AC напряжения ?
То есть интересует просто сам факт, есть напряжение на клеммах или нет.
Видится какой-то странный вариант типа купить за 100руб самый дешёвый AC-DC 220v - 3.3v преобразователь... и если он запитан то на выходе будет 3.3. которые мы и отправляем на ножку мк... но что-то мне подсказывает что это какое-то извращение)
любое зарядное от тел.старого - (у всех валяются) - самое простое и дешовое решение - и ничего ненадо городить ))
EG
сколько угодно... все зависит от того, что туда прошить...
нее я про то что надо пульты от кондишенов сдампить а не все так просто совсем.
И"
Прошу прощения за, возможно, глупый вопрос - теории не хватает пока. И времени, чтобы сесть и подучить матчасть. Вот, допустим, купил я такой трансформатор, как выше. Разве к нему не нужна всякая обвязка типа диодов, кондексаторов и т.д.? Или сейчас все попроще стало?
A
Прошу прощения за, возможно, глупый вопрос - теории не хватает пока. И времени, чтобы сесть и подучить матчасть. Вот, допустим, купил я такой трансформатор, как выше. Разве к нему не нужна всякая обвязка типа диодов, кондексаторов и т.д.? Или сейчас все попроще стало?
Это не трансформатор, это ас-dс преобразователь. Внутри как правило уже установлены и конденсаторы и диод. Защищать что-то, что после него стоит это уже Ваше личное желание и доверие к производителю такого преобразователя. А кондесаторов много не бывает, их надо и так ставить перед каждым потребителем, пусть даже сглаживания просадок в проводниках.
ВЯ
все верно
ну и заодно глянуть доку на модуль - что рекомендует производитель
ну и заодно глянуть доку на модуль - что рекомендует производитель
L
Прошу прощения за, возможно, глупый вопрос - теории не хватает пока. И времени, чтобы сесть и подучить матчасть. Вот, допустим, купил я такой трансформатор, как выше. Разве к нему не нужна всякая обвязка типа диодов, кондексаторов и т.д.? Или сейчас все попроще стало?
Это же по сути блок питания тот же, только маленький и слабенький.
A
Василий Ярошенко
все верно
ну и заодно глянуть доку на модуль - что рекомендует производитель
ну и заодно глянуть доку на модуль - что рекомендует производитель
Именно! И можно добавить, что если такой модуль на плату устанавливается, то желательно предусмотреть рекоммендации по изолированию частей платы с высоким напряжением от остальной части платы.
A
Именно! И можно добавить, что если такой модуль на плату устанавливается, то желательно предусмотреть рекоммендации по изолированию частей платы с высоким напряжением от остальной части платы.
Вот неплохая статья про правила проектирования PCB. Там п. 6 про гальванический зазор. Там правда релерассматривается, но смысл один. https://habr.com/ru/post/414141/
