эм, а что схема делает то? Выглядит как буфер с инверсией, или я туплю?
Size: a a a
2021 November 02
i
Когда у схемы на входе будет 1,7, на выходе будет 0
DK
А когда на входе будет 1В, как на выходе будет -0.7 ?
i
А, нужно минус на выходе? Тогда не годится. Тут на выходе будет "скакать" от 0 до 3,3.
Если минус, то без ОУ с двухполярным питанием - никак.
Если минус, то без ОУ с двухполярным питанием - никак.
DK
Так собственно да, нужно сместить 'ноль' в реальный ноль.
DK
Ну и желательно усилить сигнал, поэтому я тут и горожу схему из оу
i
А у встроенного ЦАП один выход или это "нормальная" стерео-звуковуха?
DK
левый и правый
i
Оба используются для этой задачи?
DK
нет, один.. Генерировать инверсный сигнал?
i
Да ) И транс от сетевухи ))
i
Сильно зависит от частоты (скорости), конечно...
DK
4.5 кгц +/-
DK
Ну транс тоже не годится (
i
Особенно, если количество приличное, и сделать нужно на коленке ...
DK
Кол-во одна штука, для себя делаю))
i
Почему тогда транс не годится? Ферритовое колечко. Только придется нормально витков намотать при такой частоте.
DK
В сигнале есть большие интервалы оного уровня
DK

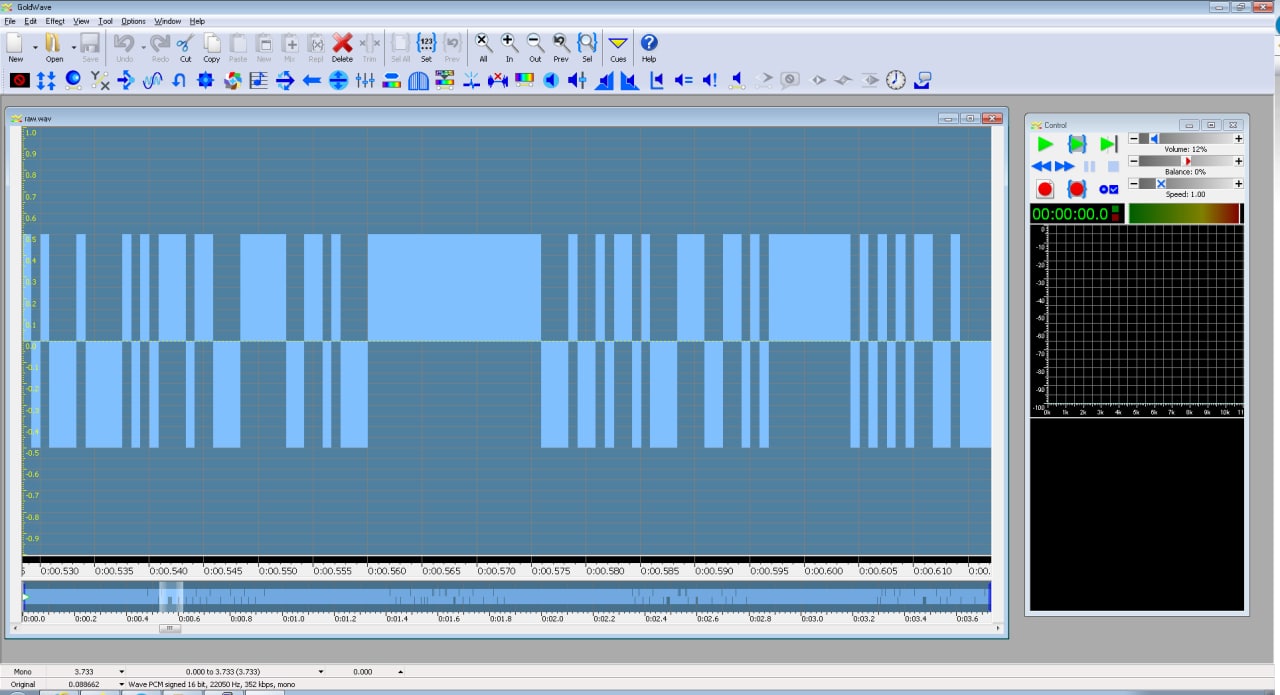

Вот на скрине по середине 16 мс высокий уровень
