А

Алексей in Ghost 👻 Busters
Друзья, мне нужно снять каретку головы на пятом медведе. Можно ли отделаться малой кровью и снять только 2 вала, на которой она держится, или придётся разбирать обе оси?
источник

SG

Sergey G in Ghost 👻 Busters
Привет. Столкнулся с проблемой вроде пропадания питания на моторе оси Z. Проявляется как прерывистое вращение (2сек вращает, 2 сек простоя, вал в это время можно легко провернуть вручную). Может кто знает что может быть кроме косяка с материнской платой? Что точно отпадает:
-> Это не прошивка. Появилось само собой и с новой осталось
-> Это не драйвер. С новым не работает так же
-> Это не мотор. Переткнул шлейфы Z и Y на материнской - проблема перешла на Y ось
-> Это не БП. Стол и экструдер нагреваются нормально
-> Это не заедание механики ( вал ходит свободно и проблема переходит на другую ось в п.3)
источник

A

ApmaTypa in Ghost 👻 Busters
Anton Danilov
Покажи наработки, а?))

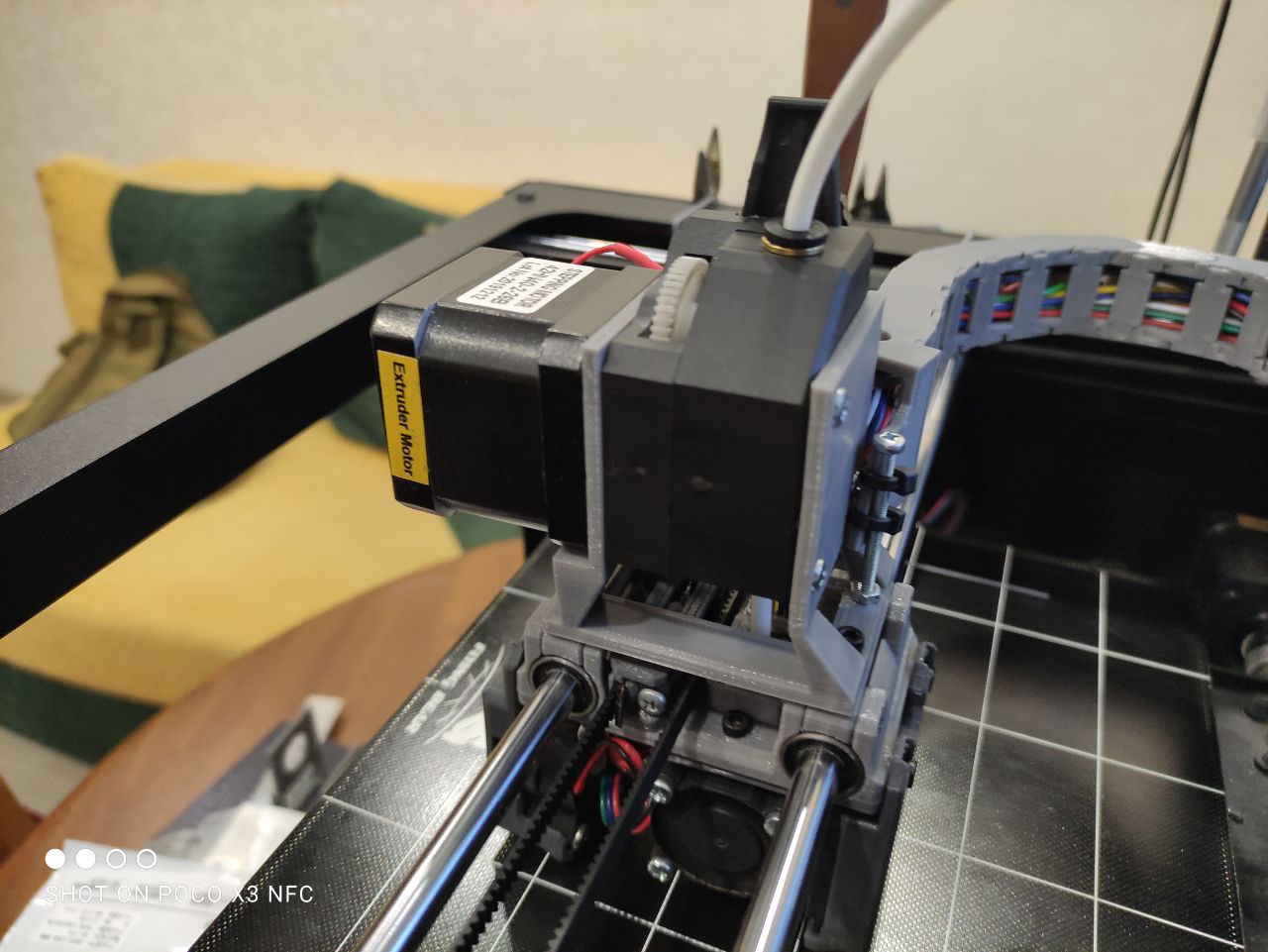

Это мой директ с GUH
источник

A

ApmaTypa in Ghost 👻 Busters
Anton Danilov
Покажи наработки, а?))
источник

ST

Sergey Terentiev in Ghost 👻 Busters
Sergey G
Привет. Столкнулся с проблемой вроде пропадания питания на моторе оси Z. Проявляется как прерывистое вращение (2сек вращает, 2 сек простоя, вал в это время можно легко провернуть вручную). Может кто знает что может быть кроме косяка с материнской платой? Что точно отпадает:
-> Это не прошивка. Появилось само собой и с новой осталось
-> Это не драйвер. С новым не работает так же
-> Это не мотор. Переткнул шлейфы Z и Y на материнской - проблема перешла на Y ось
-> Это не БП. Стол и экструдер нагреваются нормально
-> Это не заедание механики ( вал ходит свободно и проблема переходит на другую ось в п.3)
Скорее всего в проводах  и разъемах где-то. Для теста, сделайте провод напрямую от платы до двигателя. И еще вариант - подключите ось Z в разъем другой оси, с которой проблем нет и попробуйте подвигать.
источник

SG

Sergey G in Ghost 👻 Busters
Sergey Terentiev
Скорее всего в проводах  и разъемах где-то. Для теста, сделайте провод напрямую от платы до двигателя. И еще вариант - подключите ось Z в разъем другой оси, с которой проблем нет и попробуйте подвигать.
Ось Z как раз и идет одним шлейфом из материнки к двигателю, т.е. не через коммутационную плату.
Я там в сообщении указал - переткнул разъемы от Y и Z моторов на плате - проблема перешла на Y ось, т.е. выглядит как проблема до драйвера или в самом разъеме мотора на плате, но вряд ли он сам отвалился
источник

C

Cheathit in Ghost 👻 Busters
Зачем такой мотор жирный
источник

АЧ

Андрей Чевыкалов... in Ghost 👻 Busters
Алексей
Друзья, мне нужно снять каретку головы на пятом медведе. Можно ли отделаться малой кровью и снять только 2 вала, на которой она держится, или придётся разбирать обе оси?
Можно даже валы не снимать. :)
источник

А

Алексей in Ghost 👻 Busters
Андрей Чевыкалов
Можно даже валы не снимать. :)
Опаньки 😅
источник

А

Алексей in Ghost 👻 Busters
Поздно)
источник

A

ApmaTypa in Ghost 👻 Busters
Cheathit
Зачем такой мотор жирный

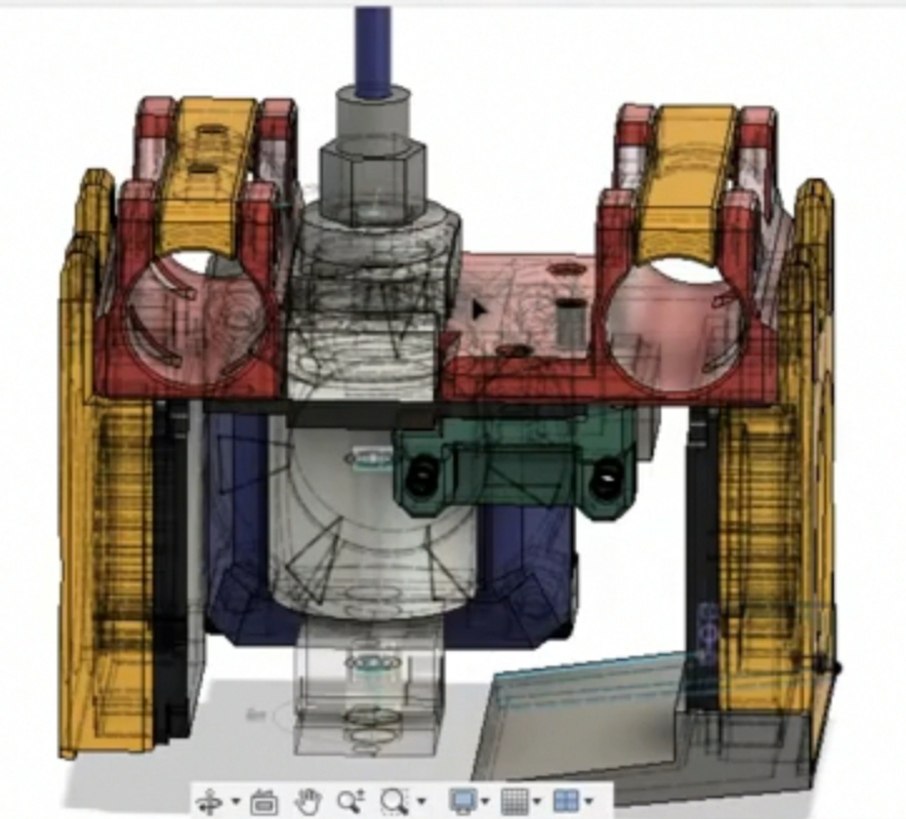

Блинчик еще едет. Да и моделька техническая. Дорабатывать еще буду
источник

ST

Sergey Terentiev in Ghost 👻 Busters
Sergey G
Ось Z как раз и идет одним шлейфом из материнки к двигателю, т.е. не через коммутационную плату.
Я там в сообщении указал - переткнул разъемы от Y и Z моторов на плате - проблема перешла на Y ось, т.е. выглядит как проблема до драйвера или в самом разъеме мотора на плате, но вряд ли он сам отвалился
Посмотрите пайку разъема на плате, может там пропадает. И состояние конденсатора электролитического, который под драйвером
источник

SG

Sergey G in Ghost 👻 Busters
Sergey Terentiev
Посмотрите пайку разъема на плате, может там пропадает. И состояние конденсатора электролитического, который под драйвером
кондер целый, разъем тоже до проблемы не шевелил
источник

ST

Sergey Terentiev in Ghost 👻 Busters
@sergey_golovenchik в качестве обходного решения, можно ось Z подключить в разъем второго экструдера. Можно ли переназначить в стандартной прошивке не знаю, в марлине без проблем.
источник

D

Dmxi in Ghost 👻 Busters
Привет всем, какой размер оси x на 4S? 8mm а длина какая? После 4месяцев обьяснений продавцу удалось доказать что ось у меня кривая, предложил вернуть 20$ т. К. Уже нет в наличии. Спасибо
источник

S-

Sergey - YONDU - in Ghost 👻 Busters
коллеги, а вдруг может у кого есть модельки концевиков XY для 4S?
источник

DP

Dmitry Prikhodko in Ghost 👻 Busters
Keepsv
Я чуть про другое. Про то что Матвей генерирует.)
@SuperMatter а цимес в чем?
Ну кроме того что откушает от оси Y:)
источник

ST

Sergey Terentiev in Ghost 👻 Busters
Sergey G
кондер целый, разъем тоже до проблемы не шевелил
Ну так сложно сказать, нужно тогда уже диагностировать с измерениями. У вас с одной стороны приходят сигналы step/dir/en, с другой 24в питания. Нужно смотреть осциллографом, что происходит и что пропадает.
источник

SG

Sergey G in Ghost 👻 Busters
из симптомов еще, возможно, примечательно, что работает/не работает одинаковые промежутки времени, условно по 2сек. И не работает спустя ~ 10-15сек. Т.е сначала все ок, а после начинаются промежутки
источник

DM

Dmitriy M. in Ghost 👻 Busters
Dmitriy M.
Добрый день народ!
Такая проблема со столом - нагрев выключен, а температуру показывает 143°, стол холодный.
Я так понимаю, термистор сломался?
Какой там стоит, какой ставить? Имеется запасной для экструдера, для стола подойдёт?
ни кто ни чего не подскажет?
нет специалистов?
