bin Это картинка в RGB565 формате ввиде массива, + к ней 4 байта заголовок и один байт в конце. У LVGL есть онлайн и оффлайн конвертор. Ну и вприницпе gimp (и наверное фотошоп тоже) умеет такое открывать, только ему надо руками размер картинки указать, т.к. файл без заголовка.

Это грубо говоря BMP в RGB565, но без заголовков.

а что за полочка\направляющие?

идея ничо так

У Z-Bolt интересные картинки, можно из их Octoscreen взять, только конвертировать надо будет, они там в svg.

Вообще, этот шкаф - стандартная кухонная колонка шириной 45см из Леруа Мерлен:
https://penza.leroymerlin.ru/product/kolonka-napolnaya-delinia-id-45x214-4x56-sm-82000380/

полка - штаткая из комплекта этой колонки
К ней я снизу прикрутил две полоски по 10см, вот такие (только белые):
https://leroymerlin.ru/product/detal-mebelnaya-2700h100h16-mm-ldsp-17093776/

И к этим полоскам уже направляющие для ящиков, вот такие:
https://penza.leroymerlin.ru/product/napravlyayushchie-sharikovye-boyard-db3501-500-mm-11677703/

Получился как-бы перевёрнутый выдвижной ящик, и принтер стоит на дне перевёрнутого ящика.

Ну картинки дело наживное. Я пока аппаратную часть прикручиваю. С выводом на экран и тачем я разобрался, сейчас делаю хранение картинок в SPI флешке и чтение их оттуда. Когда аппаратную часть доделаю, можно будет рисовать экраны.

спасибо, схоронил

думал насчет какой-то тумбы как раз закрытой

дверцы:
https://leroymerlin.ru/product/dver-dlya-shkafa-delinia-id-santyago-45x77-sm-82011493/

петли:
https://leroymerlin.ru/product/petlya-mebelnaya-nakladnaya-h301a75-14585548/

Либо, если позволяет место, лучше взять вот такую большую дверь:
https://leroymerlin.ru/product/dver-dlya-shkafa-delinia-id-santyago-45x214-sm-82011499/

и вот такие петли:
https://leroymerlin.ru/product/petlya-mebelnaya-nakladnaya-boyard-slide-on-h601a02-2010-6-18652891/

Петли позволяют полностью открыть дверь на 165 градусов, чтобы она не мешала выдвижению.

С обычными петлями на 95 градусов торец дверцы мешает выдвинуться полке.
Мне из-за этого пришлось дверь перевешивать выше, чтобы она была в паре миллиметров над выдвижной полкой.

Ещё пришлось пересверливать петлю, чтобы она была ниже.
Петля проходит только в нижней части принтера, которая немножко уже.
Выше, где есть пластиковая накладка на боковину, петля уже царапает корпус.
Для пересверливания петли нужно сверло фостнера 35мм.

Товарищи, а у кого-то остались настройки прошивки для 4s для безопасности?
На вики не заходит(

Здравствуйте товарищи, подскажите пожалуйста, на стрковый 4s это драйвера пойдут?

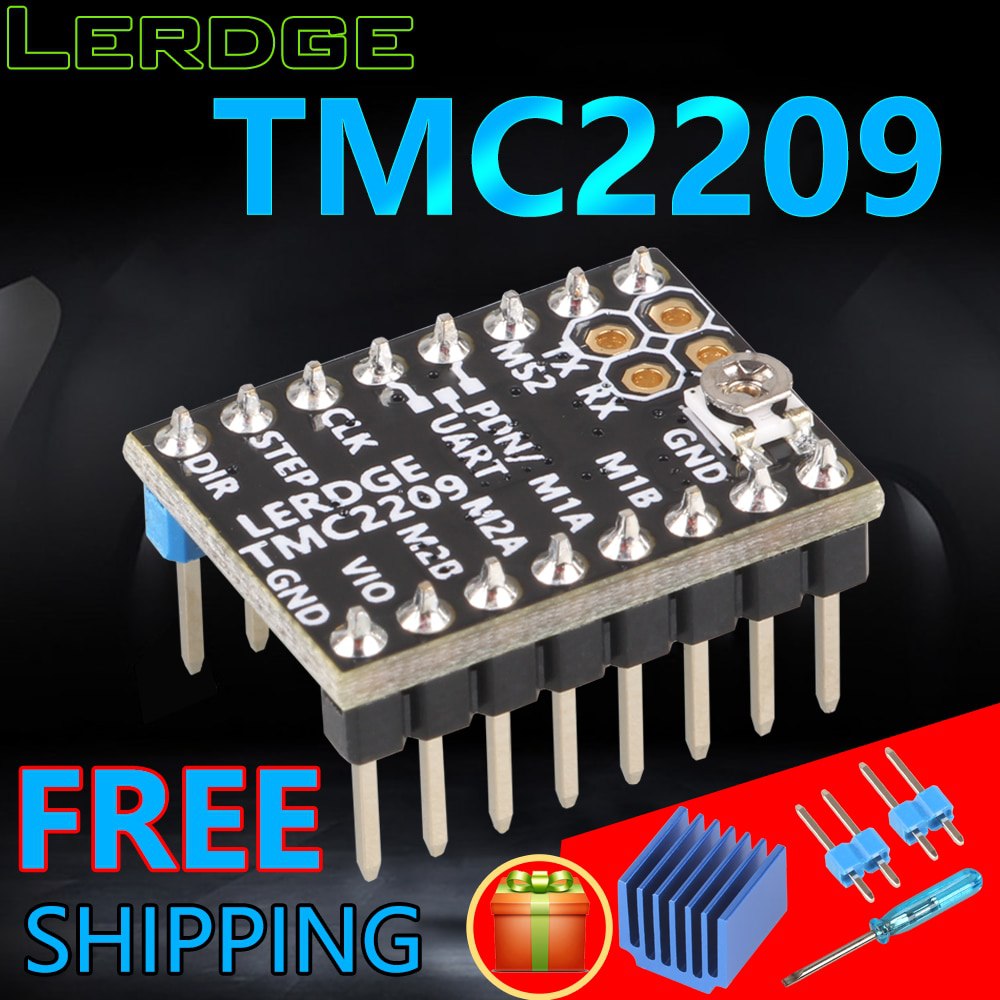

#Aliexpress 379,87 руб.  23%OFF | Драйвер шагового двигателя LERDGE TMC2209 UART VS TMC 2208 A4988 lv8729 Запчасти для 3D-принтера Stepstick 2.0A ultra-silent Ender3
https://a.aliexpress.ru/_bFde5f

И сколько их надо?

/help@voicybot

сток дрова?

tmc2208

можно в конфиге посмотреть

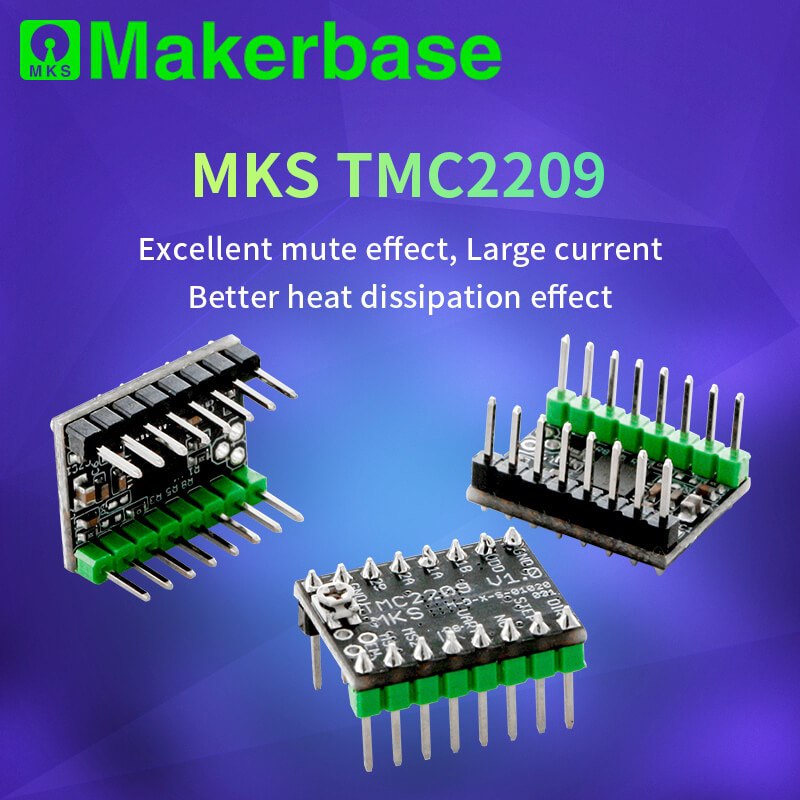

Возьми лучше 4 родных от MKS за 1050.
https://a.aliexpress.ru/_eO87de
Высылают V2. У меня нормально работают.

Все сток
