КН
эмм, а там есть схемы?
ну, матрица-же там есть?
Size: a a a
2019 June 19
АС
ты имеешь в виду светодиодные дисплеи которые?
КН

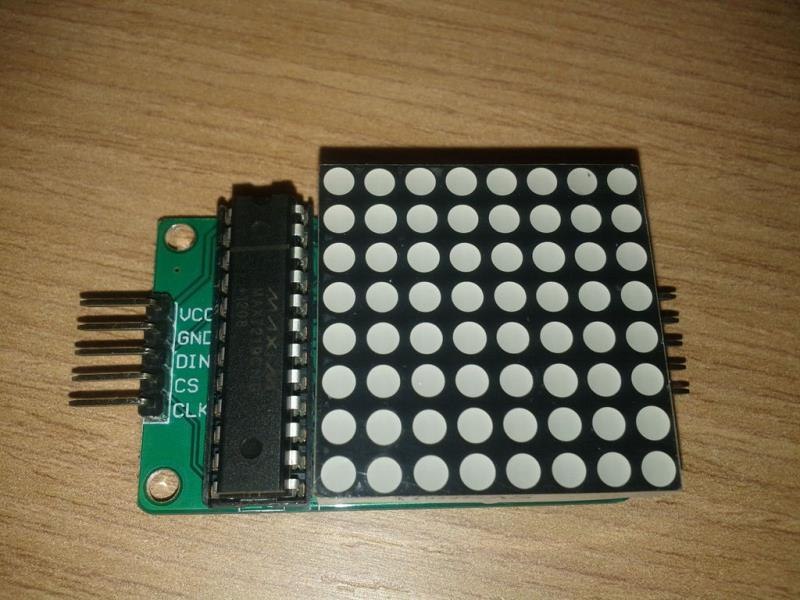

типа такого, но только самой матрицы
КН

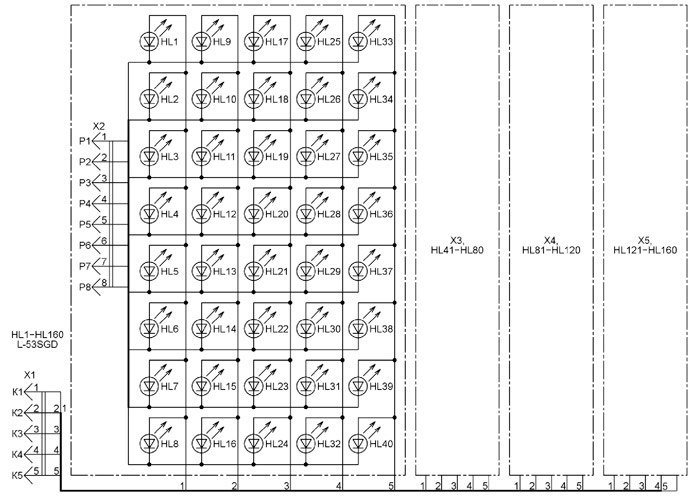

Что-то похожее на правду
АС
общий минус, плюсы идут отдельными проводам на контроллер, некоторые для экономии портов подключаются группами
КН
общий минус, плюсы идут отдельными проводам на контроллер, некоторые для экономии портов подключаются группами
Не-не, мне нужна разводка внутри
АС
ну вот это оно и есть
КН
Ну это понятно
КН
Осталось придумать как это говно логической схемой реализовать
АС
Осталось придумать как это говно логической схемой реализовать
контроллер - логика (по-моему регигстровая но врать не буду, не помню), комбинациями включения различных выходов ты можешь управлять отдельными светодиодами, управление идет через активацию комбинаций выходов
КН
контроллер - логика (по-моему регигстровая но врать не буду, не помню), комбинациями включения различных выходов ты можешь управлять отдельными светодиодами, управление идет через активацию комбинаций выходов
Я думаю как матрицу светодиотов перевести в логику
АС
ну и в контроллере есть еще схемка-интерпретатор команд центрального микроконтроллера в сигналы выходов
КН
контроллер - логика (по-моему регигстровая но врать не буду, не помню), комбинациями включения различных выходов ты можешь управлять отдельными светодиодами, управление идет через активацию комбинаций выходов
Да, регистровая логика
АС
Да, регистровая логика
ня, держи, это называется матрицей адресных светодидов https://alexgyver.ru/matrix_guide/
АС
там есть и как ее собрать
КН
Да мне не нужен набор, я думаю как логическую схему обыкновенными гейтами сделать
АС
Да мне не нужен набор, я думаю как логическую схему обыкновенными гейтами сделать
ты читал статью?
КН
ты читал статью?
Да, я давно подобную статью читал, это немного не то, что мне нужно
