Телеграмм чат группы ChatAssembler страница 3341


(33.91 Кб)

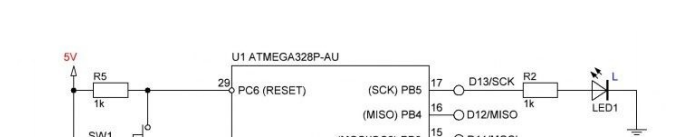

вот тут вывод на плате уже подключен к земле через резистор, я думаю на этом резисторе как-раз и наводится

19:42пожаловаться #1

я их даже как-то увидел логическим аназизатором

19:43пожаловаться #2


(33.91 Кб)

вот тут вывод на плате уже подключен к земле через резистор, я думаю на этом резисторе как-раз и наводится

а зачем светодиод?

19:48пожаловаться #3

disba1ancer

а зачем светодиод?

да он тут на плате впаян уже)) незачем посути

19:49пожаловаться #4

вот подклчючил логический аназизатор все заработало

19:49пожаловаться #5

не понимаю почему

19:49пожаловаться #6

он по сути не подает никакой сигнал только слушает, но схема заработала

19:49пожаловаться #7

а что за анализатор?

19:50пожаловаться #8

19:51пожаловаться #9

ты мне скажи лучше как от помех избавиться на линии

а на какой линии помехи?

19:52пожаловаться #10

на той где диод стоял

19:52пожаловаться #11


(40.85 Кб)

не сейчас все норм. как анализатор подключаю все работает

19:52пожаловаться #12

вот тот резистор не дает линию к 1 подтянуть

19:52пожаловаться #13

01 канал сигнал отрицательный

19:53пожаловаться #14


(9.6 Кб)

Это в увеличении

19:53пожаловаться #15

на той где диод стоял

а для чего нога вообще используется, как вход или как выход?

19:53пожаловаться #16

сначала как вход потом как выход))

19:54пожаловаться #17


(9.6 Кб)

Это в увеличении

хочешь сказать сигнал очень слабый?

19:54пожаловаться #18

байт приянл, потом перевел в режим мастер и отлад

19:54пожаловаться #19

нет там шум на линии clock а по спаду ведомый пишет
