Это было внезапно

Добрый. Насколько сильно у плат на одной и той же заготовке могут отличатся параметры? Развел плату, изготовили 4 шт., распаял прототип. Прототип работает,  после этого, 2 шт. распаяли в резоните(микролит), еще одну сам. Ни одна из них не работает стабильно. Не работают сигналы HDMI. И насколько эффективно будет промерять линии ВЧ осциллографом?

По спекам HDMI там частоты в гигагерцах измеряются, осцилограф такое может?

А так, разводку HDMI линий в студию.

Может перегрели при пайке?

Длина выравнена?
Импенданс рассчитывался?

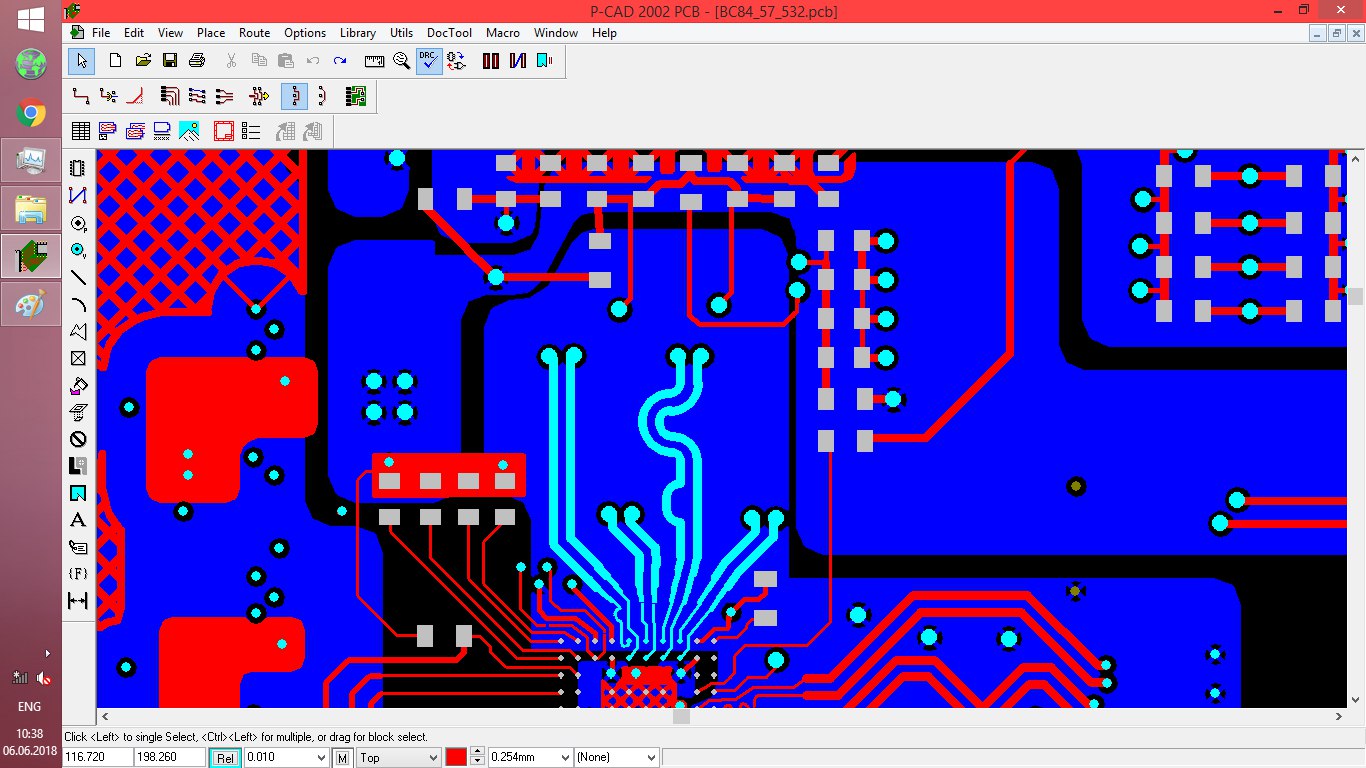

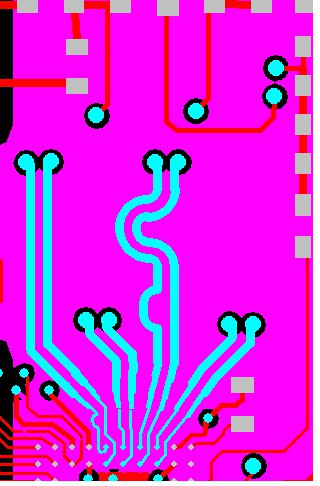

слои красный-розовый синий зеленый. Сорян, за пкад, это последняя плта на нем, и придется ее до реализации довести. Там расстояние 2 см, поэтому я далеко не уводил дорожки. Я бы думал что разводка, но одна плата работает. Да , выравнивал и да рассчитывал, в  txline. Сама нестабильность проявляется по разному. В однйо плате это кратковременные потери vsync на время порядка 1-2 кадров. На других время потери порядка 1-2 сек. Нестабильность проявляется на очень активной смене картинки. При черном экране все ок.

а там шо ?

вот тут поподробнее

где — там?)

Что поподробнее? Задавай вопросы, я если смогу расскажу

На одной заготовке отличия между платами минимальные. На этом строится принцип контроля импеданса: тестовый купон делается на той же самой заготовке, он и промеряется. Осциллограф должен быть очень приличным, чтобы HDMI адекватно смотреть. Кстати, какая версия HDMI?

По факту там используются только tdms линии. А так должно соответствовать 1.4, т.к. обе ис поддерживают
